高溫高壓電站截止閥

高溫高壓閥門廠家北高科集團技術部整理，高溫高壓電站截止閥產品簡述：高溫高壓電站截止閥可以根據不同的壓力，不同的溫度，采用特殊的結構和相應的密封，試壓采用工作

在線咨詢全國熱線
13325269761

高溫高壓閥門廠家北高科集團技術部整理，高溫高壓電站截止閥產品簡述：

高溫高壓電站截止閥可以根據不同的壓力，不同的溫度，采用特殊的結構和相應的密封，試壓采用工作壓力的1.5倍試壓，確保截止閥在工作壓力的狀態下不會發生泄漏，同時保證在相應的溫度下，密封不會發生變形，不會發生密封不嚴的現像。高溫高壓截止閥是電站，火力，化工，石油中應用的閥門之一，由于其安裝方便，制造合理，經濟簡單，所以大量使用在電力工程等管道中，本公司生產的J61H/Y型高溫高壓電站截止閥，外表美觀，密封性能好，耐壓高，拆裝維護方便。

高溫高壓電站截止閥主要特點：

1、閥門與管路連接采用焊接式結構。

2、密封面不易磨損、擦傷、密封性能好、壽命長。

3、結構緊湊、啟閉性好、高度小、維修方便。

4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

高溫高壓電站截止閥產品應用：

高溫高壓截止閥適用于公稱壓力PN20～32MPa ，工作溫度≤540℃（其中P57/170V工作溫度為570℃）的石油、化工、水力、火力電站各種系統的管路中，切斷或接通管路介質,，適用介質為：水、油品、蒸汽等。高溫高壓電站截止閥操作方式有：手動、齒輪傳動、電動等。

高溫高壓電站截止閥技術標準：

1、制造驗收技術條件按JB/T3595或E101的規定。

2、閥門結構長度按ANSI B16.10或E101的規定。

3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

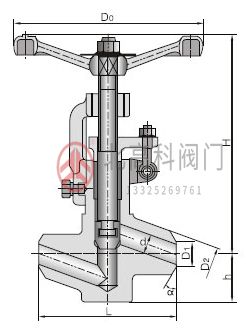

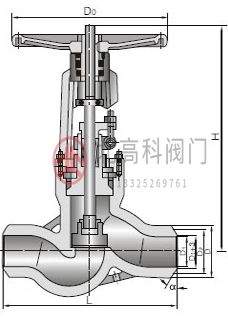

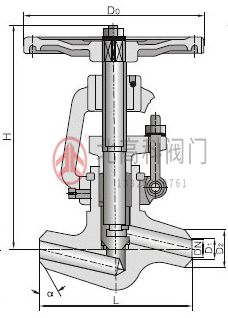

高溫高壓電站截止閥主要尺寸表：

公稱通徑	主要外形尺寸和I連接尺寸
公稱通徑	L	D1	D2	D3	α970	H	Do
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10	120	12	25	／	37.5°	185	140
15	150	17	36	／	37.5°	247	200
20	170	22	42	／	37.5°	248	200
25	170	26	42	／	37.5°	248	240
32	180	31	44	／	37.5°	248.5	280
40	230	38	60	／	37.5°	440	280
50	350	50	82	／	32°	450	320
65	330	69	100	110	32°	669	400
80	470	84	108	130	32°	669	450
100	560	107	144	165	32°	755	500
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V
10	120	12	28	／	37.5°	189	140
15	150	17	40	／	37.5°	250	200
20	170	22	46	／	37.5°	252	200
25	170	26	46	／	37.5°	254	240
32	180	31	49	／	37.5°	254	280
40	230	38	60	／	37.5°	440	280
50	350	50	90	／	32°	455	320
65	330	69	104	110	32°	630	400
80	470	84	110	140	32°	672	450
100	560	107	148	170	32°	761	500
