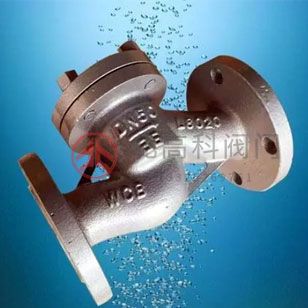

止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發(fā)生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
主要零件材料
| 零件名稱 | 材料牌名 | |||
| 閥體 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 閥蓋 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 閥瓣 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 銷軸 | 2Crl3 | 2Crl3 | 1Cr18Ni9Ti | 1Cr18Ni12MO2Ti |
| 墊片 | 石墨纏繞墊片 | 石墨纏繞墊片 | 聚四氟乙稀纏繞墊片 | 聚四氟乙稀纏繞墊片 |
型號性能規(guī)范
| 公稱壓力 PN（MPa） | 殼體材料 | 試驗壓力(Mpa) | |||||
| WCB | ZGCr5Mo(C5) | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 強度試驗 | 液體密封 | 氣體密封 | |
| 1.6 | H44H-16C | H44Y-16I | H44W-16P | H44W-16R | 2.4 | 1.8 | |
| 2.5 | H44H-25 | H44Y-25I | H44W-25P | H44W-25R | 3.8 | 2.8 | |
| 4.0 | H44H-40 | H44Y-40I | H44W-40P | H44W-40R | 6.0 | 4.4 | |
| 6.4 | H44H-64 | H44Y-64I | H44W-64P | H44W-64R | 9.6 | 7.1 | |
| 10.0 | H44H-100 | H44Y-100I | H44W-100P | H44W-100R | 15.0 | 11.0 | |
| 適用溫度 | -29-425℃ | ≤550℃ | -40-200℃ | -40-200℃ | 超出溫度范圍，請訂貨時注明 | ||
| 適用介質 | 水蒸氣、油品等 | 水蒸氣、油品等 | 硝酸等 | 醋酸等 | |||
連接尺寸和外形尺寸
| 型號 | 公稱通徑 | 尺寸（mm） | ||||||||
| L | D | D1 | D2 | D6 | b | Z-фd | D0 | H | ||
| H44H-16C | 40 | 200 | 145 | 110 | 85 | - | 16 | 4-ф18 | 160 | 150 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 4-ф18 | 185 | 160 | |
| 65 | 290 | 180 | 145 | 120 | - | 18 | 4-ф18 | 215 | 175 | |
| 80 | 310 | 195 | 160 | 135 | - | 20 | 8-ф18 | 230 | 180 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 8-ф18 | 260 | 210 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 8-ф18 | 320 | 235 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 8-ф23 | 350 | 250 | |
| 200 | 550 | 335 | 295 | 265 | - | 26 | 12-ф23 | 420 | 330 | |
| 250 | 650 | 405 | 355 | 320 | - | 30 | 12-ф25 | 480 | 380 | |
| 300 | 750 | 460 | 410 | 375 | - | 30 | 12-ф25 | 520 | 410 | |
| 350 | 850 | 520 | 4870 | 435 | - | 34 | 16-ф25 | 600 | 490 | |
| H44H-25 | 40 | 200 | 145 | 110 | 85 | - | 18 | 4-ф18 | 160 | 150 |
| 50 | 230 | 160 | 125 | 100 | - | 20 | 4-ф18 | 185 | 160 | |
| 65 | 290 | 180 | 145 | 120 | - | 22 | 8-ф18 | 215 | 175 | |
| 80 | 310 | 195 | 160 | 135 | - | 22 | 8-ф18 | 235 | 185 | |
| 100 | 350 | 230 | 190 | 160 | - | 24 | 8-ф23 | 270 | 220 | |
| 125 | 400 | 270 | 220 | 188 | - | 28 | 8-ф25 | 340 | 248 | |
| 150 | 480 | 300 | 250 | 218 | - | 30 | 8-ф25 | 375 | 276 | |
| 200 | 550 | 360 | 310 | 278 | - | 34 | 12-ф25 | 435 | 350 | |
| 250 | 650 | 425 | 370 | 332 | - | 36 | 12-ф30 | 515 | 410 | |
| 300 | 750 | 485 | 430 | 390 | - | 40 | 6-ф30 | 550 | 430 | |
| 350 | 850 | 550 | 490 | 448 | - | 44 | 16-ф34 | 620 | 466 | |
| H44H-40 | 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-ф18 | - | - |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 4-ф18 | 185 | 169 | |
<
<
<
<
<
<
<
<
<
<
