高溫高壓閥門是一種由進口靜壓開啟的自動泄壓防護裝置，高溫閥它是壓力容器最為重要的安全附件之一。高溫閥門它的功能是當容器內壓力超過某一定值時。
高溫閥門依靠介質自身的壓力自動開啟閥門，高溫閥門迅速排出一定數量的介質。高溫閥門當容器內的壓力降到允許值時，高溫安全閥又自動關閉,高溫安全閥使容器內壓力始終低于允許壓力的上限，高溫閥門自動防止因超壓而可能出現的事故,高溫閥門又被稱為壓力容器的最終保護裝置。

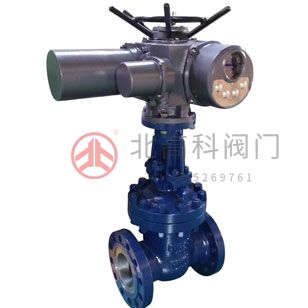

Z961Y高溫高壓電動閘閥的主要特點：
(1)流體阻力小。閘閥閘體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
(2)啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
(3)介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便子安裝，適用于介質的流動方向可能改變的管路中。
高溫高壓焊接閘閥工作原理：
設計制造按JB／T3395等標準，可與國產設備配套使用。高溫高壓焊接閘閥中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為焊接結構，適應不同的接管要求。閘板和閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好。閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。
Z960Y、Z962Y主要外形尺寸：
公稱通徑DNNominal diameter主要外形尺寸和連接尺寸Main external and connecting dimensions電動裝置Electric dewice重量Weight
dLHL1L2
Z960H、Z962H、Z960Y、Z962Y-250
100844061164437277DZW45234
1251004831402437277DZW60343
1751587111650554309DZW180638
2252008641650554309DZW180654
30028010672106764398DZW3501973
Z961H、Z962H、Z961Y、Z962Y-320
100965331236437277DZW60291
1251186101302437277DZW60315
1501487621403526283DZW90672
1751487621650554309DZW180684
22522210411650554309DZW180696
Z960H、Z961H、Z960Y、Z961Y-P54 100V
1751487621650554309DZW180683
22522210411650554309DZW180704
25022210411795554309DZW1801214
30029412452080554309DZW2502125
Z961H、Z962H、Z961Y、Z962Y-P54 170V
125986301230437277DZW60312
22518610601680554309DZW1801401
30027813972265764 DZW5002834
32531014482265690398DZW5002632
35033815502536715 DZWC-45591
性能規范Property and specifiecation：
產品型號
公稱壓力試驗壓力(MPa)工作壓力(MPa)工作溫度(℃)適用介質
強度試驗密封試驗/上密封實驗
Z961Y-2502537.527.5-≤425水、蒸汽、蒸汽
Z962H-320324836-≤425
Z960Y-P54100-3022540℃為10MPa≤540
Z962Y-P54170-4836540℃為17 MPa≤540
Z962H、Z962Y主要零件材料Matecrial for main parts：
零件名稱Part name材料牌號Material designation
閥體BodyWCBWC6WC9
閥板DiscWCBWC6WC9
閥蓋Bonnet2512Cr1Mo1VA
閥桿Stem1Cr17Ni220Cr1Mo1VA
閥座Seat2512Cr1Mo1VA
密封環Sealing ringS軟鋼(增強柔性石墨)S soft steel (flexible graphite)S軟鋼S soft steelF軟鋼F Soft steel
填料Packing增強柔性石墨Fexible graphite
支架YokeWCBWCB或WC6
閥桿螺母Stem nut45(ZCuZn25A16Fe3Mn3)
四開環Four piece ring1Cr1320Cr1MoVA
安裝。
1、高溫高壓電站閘閥主要設計規范
設計與制造 GB/T12234 ASMEB16.34
結構長度 JB/T3595
接口連接尺寸 JB/T3595 GB/T12224
檢驗與試驗 JB/T3595 MSS SP61
高溫高壓閘閥
壓力與溫度基準 JB/T3595 ANSI B16.34
2、高溫高壓電站閘閥主要壓力等級
公稱壓力 200、250、320
工作壓力P 55 100V、P 55 140V、P 55 170V
3、高溫高壓電站閘閥結構優勢
1.采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。
Z961Y、Z962Y產品結構特點：
1、中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變設計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動
<
<
<
<
<
<
<
<
<
<
