D341H、D341W通風蝶閥

【閥門用途】D341H、D341W 型 PN0.5~PN1通風蝶閥在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切

在線咨詢全國熱線
13325269761

【閥門用途】

D341H、D341W 型 PN0.5~PN1通風蝶閥在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。

【閥門特點】

1、通風蝶閥采用中線式碟板與短結構鋼板焊接的結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。
2、通風蝶閥內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。

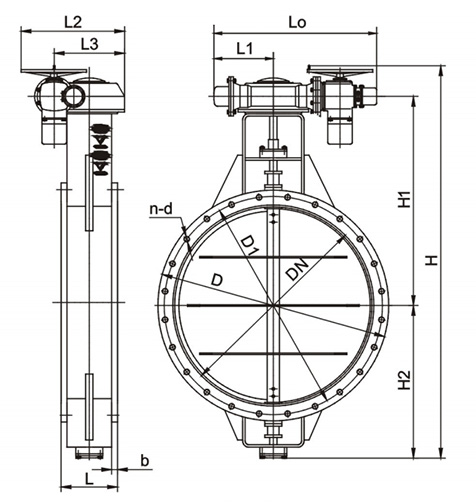

【結構示意圖】

【性能參數】

法蘭連接標準：GB/T9115
公稱壓力：0.1MPa
適用溫度：≤300攝氏度
適用介質：空氣、煙氣
泄漏率：≤1%
閥門主體材料：碳鋼、合金鋼
通風蝶閥電動裝置為一、二級兩級傳動，并可手動操作，可實現現場操作和遠距離集中控制的要求。

【外形和連接尺寸】

DN	L	D	D1	b	n-d	H	H1	H2	Lo	L1	L2	L3
200	140	320	280	16	8-17.5	917	530	225	300	140	363	223
250	140	375	335	16	12-17.5	967	550	250	300	140	363	223
300	170	440	395	16	12-22	1027	610	280	300	140	363	223
350	170	490	445	16	12-22	1166	635	320	355	160	460	300
400	190	540	495	16	16-22	1216	670	345	355	160	460	300
450	190	595	550	16	16-22	1276	685	375	355	160	460	300
500	190	645	600	20	20-22	1316	700	395	355	160	460	300
600	210	755	705	20	20-26	1432	752	466	795	160	684	215
700	210	860	810	20	24-26	1532	802	516	795	160	684	215
800	210	975	920	20	24-30	1656	852	580	795	160	684	215
900	250	1075	1020	20	24-30	1756	902	630	795	160	684	215
1000	250	1175	1120	20	28-30	1878	962	695	880	195	738	290
1200	250	1375	1320	20	32-30	2070	1035	795	865	195	738	290
1400	300	1575	1520	20	36-30	2350	1195	915	890	250	701	330
1600	300	1790	1730	24	40-30	2550	1295	1015	890	250	701	330
1800	300	1900	1930	24	44-30	2750	1395	1115	890	250	701	330
2000	300	2190	2130	24	48-30	2950	1495	1215	890	250	701	330
2200	350	2405	2340	24	52-33	3750	1883	1642	1060	303	840	360
2400	350	2605	2540	24	56-33	3950	1983	1742	1060	303	840	360
2600	350	2805	2740	28	60-36	4150	2083	1842	1060	303	840	360
2800	400	3030	2960	28	64-36	4490	2290	1980	1245	385	860	360
3000	400	3230	3160	28	68-36	4690	2390	2080	1245	385	860	360
3200	450	3430	3360	32	72-36	4990	2490	2135	1430	468	870	390
3400	500	3630	3560	32	76-36	5190	2590	2235	1430	468	870	390
3600	550	3840	3770	32	80-36	5390	2690	2335	1430	468	870	390
3800	600	4045	3970	34	80-39	5605	2800	2440	1650	468	1080	450
4000	600	4245	4170	34	84-39	5805	2900	2540	1650	468	1080	450
4200	600	4460	4380	38	88-39	6030	3000	2640	1650	468	1080	450
4500	700	4800	4700	40	96-39	6390	3200	2800	1840	510	1245	510
4600	700	4900	4800	44	100-39	6780	3350	2940	1840	510	1245	510
4800	800	5150	5040	44	104-39	7080	3450	3040	1840	510	1908	510
4850	1200	5305	5200	48	108-39	7760	3600	3120	1900	510	1908	560
5350	1600	5800	5690	50	116-39	7875	3765	3730	1908	560	1908	780
