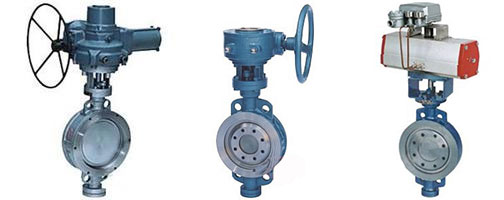

D372F、D672F、D972F雙偏心對夾蝶閥

【產品用途】D72F、D372F、D672F、D972F型PN10~PN100的雙偏心對夾蝶閥也叫作高性能對夾蝶閥，主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等

在線咨詢全國熱線
13325269761

【產品用途】

D72F、D372F、D672F、D972F型PN10~PN100的雙偏心對夾蝶閥也叫作高性能對夾蝶閥，主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。雙偏心結構是在設計時將閥軸偏離密封面中心線，形成第一個偏心；軸稍稍偏離管路中心線，形成第二個偏心；偏心的目的：使碟板開至大約20°之后，閥座與密封圈之間脫離，從而減少摩擦。

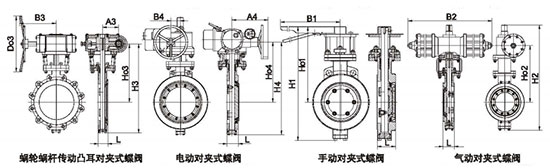

【結構示意圖】

【閥門型號】

常見的雙偏心對夾蝶閥型號有：d372f-10、d372f-16、d372f-25、d372f-40、d372f-64、d372f-100、d672f-10、d672f-16、d672f-25、d672f-40、d672f-64、d672f-100、d972f-10、d972f-16、d972f-25、d972f-40、d972f-64、d972f-100等。

【產品特點】

1、設計合理，結構緊湊，對夾連接，重量輕，裝拆容易，便于維修。

2、采用偏心結構，減少密封圈的摩擦，延長閥門使用壽命。

3、全密封,泄漏為零。可以用于超高真空工況。

4、更換閥板密封圈、蝶板，轉軸等材質，可適用多種介質和不同溫度。

【執行標準】

設計規范： GB/T 12238 API609

結構長度： GB/T 12221 API609 ASME B16.10

法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752

試驗與檢驗：GB/T 13927 API598

【性能參數】

工作壓力(MPa)		0.6~10.0 (PN6-PN100)
適用溫度(℃)		≤200℃
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
材料	閥體	WCB CF8 CF8M 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
	蝶板	WCB CF8 CF8M 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
	閥桿	2Cr13 F304 F316 鉻鉬鋼低溫鋼鎳合金 Monel
	密封面	SS+柔性石墨不銹鋼司太立合金碳化鎢鎳合金 Monel
	填料	柔性石墨 PTFE
