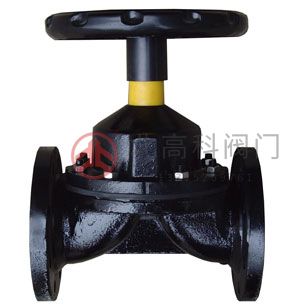

襯膠隔膜閥是一種特殊形式的截?cái)嚅y，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。其最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
4、一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用，隔膜閥是在1.3×10-5～2.5X106Pa的流體系統中用來開啟或隔斷氣流的閥門。
英標襯膠隔膜閥性能規范：
型號 |
公稱壓力 | 試驗壓力PS（Mpa） | 適用介質 | 工作溫度（℃） | |
殼體試驗 | 密封試驗 | ||||
EG41J-6 | 0．6 | 0．9 | 0．66 |
W．非腐蝕性流體 |
≤100 |
EG41J-10 | 1．0 | 1．5 | 1．1 | ||
EG41J-16 | 1．6 | 2．4 | 1．76 | ||
G41J-6 | 0．6 | 0．9 | 0．66 | ||
G41J-10 | 1．0 | 1．5 | 1．1 | ||
EG41型英標襯膠隔膜閥外形連接尺寸及重量：
型號 |
公稱通徑 | 尺寸 | 質量（㎏） | |||||||
J型 | W型 | f | D1 | D | D0 | n-d | H | |||
EG41WJFS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-13．5 | 92 | 3 |
25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-13．5 | 96 | 4 | |
32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-17．5 | 131 | 6．5 | |
40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-17．5 | 142 | 7．5 | |
50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-17．5 | 167 | 10．5 | |
65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 203 | 17．5 | |
80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-17．5 | 216 | 25 | |
100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 270 | 36 | |
125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 319 | 47 | |
150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
250 | 641 | 635 | 4 | 350 | 395 | 12-22 | ||||
300 | 757 | 749 | 4 | 400 | 445 | 12-22 | ||||
EG41WJFS-10 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-13．5 | 92 | 3 |
25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-13．5 | 96 | 4 | |
32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-17．5 | 131 | 6．5 | |
40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-17．5 | 142 | 7．5 | |
50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-17．5 | 167 | 10．5 | |
65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 203 | 17．5 | |
80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-17．5 | 216 | 25 | |
100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 270 | 36 | |
125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 319 | 47 | |
150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
EG41WJFS-6 | 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 319 | 47 |
150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
250 | 641 | 635 | 4 | 350 | 395 | 12-22 | ||||
300 | 757 | 749 | 4 | 400 | 445 | 12-22 | ||||
<
<
<
<
<
<
<
<
<
