支管式減壓是減壓閥的一種，是相對于干管減壓閥的一種說法，一般是指小口徑的DN15和DN20的減壓閥，多用于高層樓宇供水每層入戶的支管上，起減壓穩壓的作用。
安裝事項
1、為了操作和維護方便，該閥一般直立安裝在水平管道上。
2、安裝時應注意使管路中介質的流向與閥休上所示箭頭的方向一致。
3、為了防止閥后壓力超壓，應在離閥出口不少于4M處安裝一個自來水減壓閥。
二, 支管式減壓結構及特點
1、采用直接作用隔膜式結構，內部結構非常簡單，無卡阻，性能可靠，經久耐用。
2、耐臟防水垢，不需過濾器，不需旁通管，配管極其簡單，能節省大量空間和配管成本。
3、出口壓力精密可調，在一般場合下，可以認為出口壓力不管進口壓力的影響。
4、極佳的水力特性，壓力損失小，減壓比可達10：1以上。
5、可滿足多種減壓要求，特別適用于支路減壓閥系統。

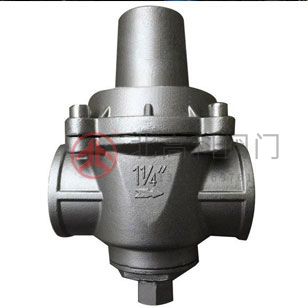

一、YZ11X支管減壓閥產品概述
YZ11X支管減壓閥包括閥體、閥蓋、密封件，閥體通過螺栓聯接閥蓋，閥蓋內設置有調節螺桿、彈簧座、彈簧，其閥體前部進水口端設置有絲堵與閥桿連接組件構成的內反饋控制機構。閥桿連接組件的閥桿下部通過前螺栓聯接導向密封座，導向密封座設置在絲堵內，閥桿上部通過后螺栓聯接有膜片、膜片壓板，閥桿上設置有反饋孔，彈簧抵在膜片壓板上，絲堵螺紋連接閥體，由O型密封圈密封，膜片周邊壓在閥體和閥蓋之間。
YZ11X支管減壓閥采用閥桿連接組件和絲堵組成內反饋控制機構，將壓力反饋機構設置在閥門前部，閥后壓力受閥前壓力的影響很小，水流通暢，減壓穩壓精度高、效果好，本產品結構緊湊，體積小，密封性好，噪音低，可廣泛用于建筑給排水、石油、化工等管路，特別是支管路中穩壓及減靜壓和減動壓。
二、YZ11X支管減壓閥主要零部件材料表
序號 | 零件名稱 | 材料名稱 | |||
1 | 閥 體 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
2 | 閥 蓋 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
3 | 閥 桿 | ZCuAl10Fe3 | 304 | 316 | 316L |
4 | 膜 片 | 尼龍強化橡膠 | 尼龍強化橡膠 | 尼龍強化橡膠 | 尼龍強化橡膠 |
7 | O 型 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
8 | 彈 簧 | 60Si2Mn | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 |
三、YZ11X支管減壓閥主要技術規范表
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 |
出口壓力范圍(MPa) | 0.05~0.6可調 | ||
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | ||
螺紋標準 | GB/T 7306.2-2000、ANSI B1.20.1-2006等 | ||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | ||
適用介質 | 水或物理性質類似于水的介質 | ||
工作溫度 | 0℃~80℃ | ||
四、YZ11X支管減壓閥主要外型尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | |||
L | H1 | H2 | G | ||
1.0-1.6 | 15 | 76.5 | 31 | 60 | 59 |
20 | 76.5 | 31 | 75 | 73 | |
25 | 85 | 36 | 88 | 81 | |
32 | 98 | 42 | 93 | 81 | |
40 | 102 | 45 | 98 | 85 | |
50 | 117 | 54 | 130 | 98 | |
五、YZ11X支管減壓閥主要結構圖
<
<
<
<
<
<
<
<
<
<
