【產品用途】

q41f法蘭浮動球閥用于Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

【產品特點】

1、在各種閥門中，浮動球閥的流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。

2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

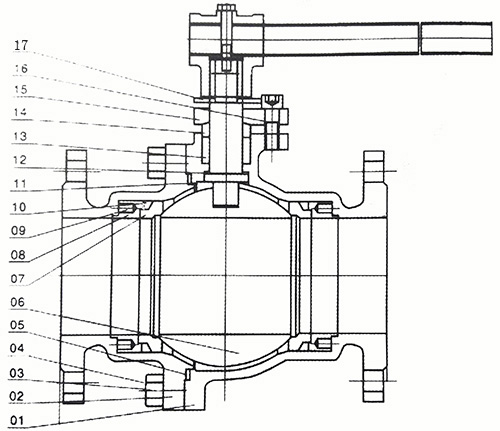

【結構簡圖】

圖中數字含義：1表示閥體，2表示閥蓋，3表示雙頭螺柱，4表示螺母，5表示墊圈，6表示球體，7表示閥座，8表示閥座支承圈，9表示閥座彈簧，10表示閥座密封圈，11表示閥桿，12表示止推軸承，13表示閥桿填料，14表示填料壓環，15表示填料壓蓋，16表示螺釘，17表示定位板。

【性能參數】

【連接尺寸及重量】

注釋：上述表格中的尺寸和重量的數據是在公稱壓力1.6MPa下；

聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
