【產品用途】

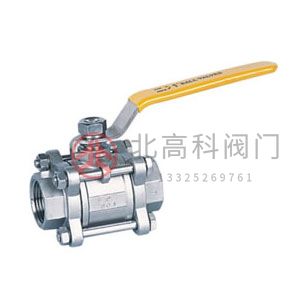

Q11F 型 PN16~PN63 三片式內螺紋球閥適用于 PN1.0～4.0MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
主要零件材料
| 適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
| 水、蒸汽、油 | Q11F-16C、Q11F-25C Q11F-40C、Q11F-64C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不 銹 鋼 SS304 | 聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL | 聚四氟乙烯PTFE對位聚苯PPL |
| 硝酸類 | Q11F-16P、Q11F-25P Q11F-40P、Q11F-64P | SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
| 醋酸類 | Q11F-16R、Q11F-25R Q11F-40R、Q11F-64R | SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |
主要外形和連接尺寸
| 公稱通徑 | 管螺紋 | 尺寸（mm） | 重量WT（g） | |||||
| d | L | W | H | E | D | D | ||
| 6 | 1/4’ | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 |
| 10 | 3/8’ | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 |
| 15 | 1/2’ | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 |
| 20 | 3/4’ | 13 | 67.5 | 110 | 62 | 15 | 38 | 430 |
| 25 | 1’ | 17 | 73 | 110 | 68 | 15 | 45 | 570 |
| 32 | 1 1/4’ | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 |
| 40 | 1 1/2’ | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 |
| 50 | 2’ | 32 | 112 | 150 | 90 | 19 | 73 | 2170 |
| 65 | 2 1/2’ | 40 | 132 | 180 | 95 | 21 | 92 | 3625 |
| 80 | 3’ | 50 | 156 | 220 | 100 | 27 | 109 | 5800 |
| 100 | 4’ | 65 | 196 | 250 | 115 | 29 | 138 | 7200 |
