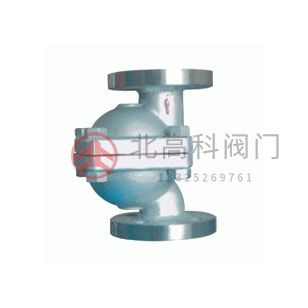

產品名稱：圓盤式蒸汽疏水閥
產品型號：CS49H
關鍵字標簽：CS49H圓盤式蒸汽疏水閥
圓盤式蒸汽疏水閥CS49H是利用熱動力學特性，當凝結水排流較低時會發(fā)生第二次蒸發(fā)，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置，不受環(huán)境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。
圓盤式蒸汽疏水閥主要零件材料
主要零件Main Part | 閥體Body | 閥蓋Donnet | 閥片Picture | 閥帽 |
材料 Material | 鑄鋼 | 鑄鋼 | 不銹鋼Stainless Steel | 不銹鋼 |
圓盤式蒸汽疏水閥主要外型及連接尺寸
產品型號Produstion Type | DN | 尺寸（mm)Dimensions | |||||||||||||
螺紋連接 | 承插焊連接 | 法蘭連接 | |||||||||||||
L | H | L | H | d1 | t | L | H | D | D1 | D2 | b | f | Z-φd | ||
CS19H-16C、25C、40C CS69H-16C、25C、40C CS49H-16C、25C、40C | 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
32 | 120 | 138 | 120 | 138 | 42 | 12 | 230 | 138 | 135 | 100 | 78 | 16 | 2 | 4×φ18 | |
40 | 120 | 148 | 120 | 148 | 52 | 12 | 230 | 148 | 145 | 110 | 85 | 16 | 3 | 4×φ18 | |
50 | 140 | 163 | 140 | 163 | 62 | 12 | 230 | 163 | 160 | 125 | 100 | 16 | 3 | 4×φ18 | |
65 | / | / | / | / | / | / | 250 | 185 | 180 | 145 | 120 | 18 | 3 | 4×φ18 | |
80 | / | / | / | / | / | / | 280 | 285 | 195 | 160 | 135 | 20 | 3 | 8×φ18 | |
100 | / | / | / | / | / | / | 310 | 315 | 215 | 180 | 155 | 20 | 3 | 8×φ18 | |
CS19H-16Z | 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 95 | 45 | 14 | 2 | 4-φ14 |
20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
<
<
<
<
<
<
<
<
<
<
