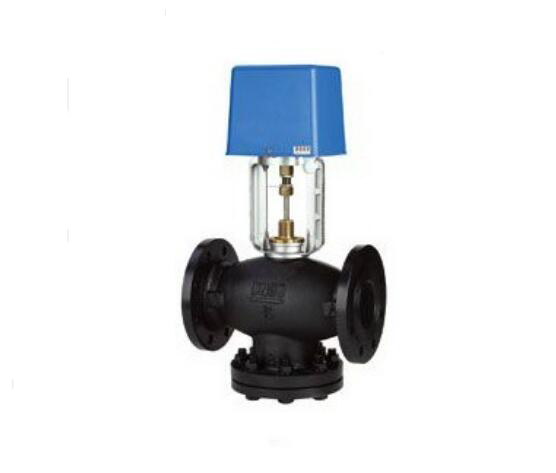

VB7200電動二通調節閥用于空調通風、熱處理廠的工業和工廠流體控制。
VB7200電動二通調節閥包括閥體、閥蓋、閥瓣、閥桿、軸封、密封件。
VB7200電動二通調節閥用于空調通風、熱處理廠的工業和工廠流體控制。
VB7200電動二通調節閥包括閥體、閥蓋、閥瓣、閥桿、軸封、密封件。
安裝
1、按閥體顯示的流動方向安裝
2、安裝閥前應保證管道清潔、沒有焊接時留下的氧化物
3、管道與閥體相連接時完全吻合。并不受振動
4、用高溫流體（如蒸汽、過熱的水、透熱液體）作業的工廠，安裝時應使用伸縮接頭，以避免管道膨脹擠壓閥體
5、驅動器垂直安裝在閥體之上、避免驅動器裝在閥的下面
6、需留出足夠的空間以便日常維護時，從閥體上拆卸驅動器
7、閥不能安裝有于爆及環境溫度高于50℃和低于-5℃的環境中，也不能置于蒸汽、水力噴射或滴漏處
主要外形尺寸
型號 | 規格 | 主要尺寸（mm） | 行程 | 執行程 | 關閉壓差 | |||||||
二通 | 三通 | L | H | H1 | D | K | C | n-d | (KPa) | |||
VB7200-50 | VB7300-50 | 50 | 23 | 450 | 145 | 165 | 125 | 20 | 4-18 | 45 | 500 | 500 |
VB7200-65 | VB7300-65 | 65 | 290 | 468 | 150 | 185 | 145 | 20 | 4-18 | 45 | 400 | 400 |
VB7200-80 | VB7300-80 | 80 | 310 | 475 | 185 | 200 | 160 | 20 | 8-18 | 45 | 300 | 300 |
VB7200-100 | VB7300-100 | 100 | 350 | 475 | 205 | 220 | 180 | 22 | 8-18 | 45 | 300 | 300 |
VB7200-125 | VB7300-125 | 125 | 400 | 504 | 230 | 250 | 210 | 22 | 8-18 | 45 | 200 | 200 |
VB7200-150 | VB7300-150 | 150 | 410 | 532 | 280 | 285 | 240 | 24 | 8-22 | 45 | 100 | 100 |
VB7200-200 | VB7300-200 | 200 | 520 | 550 | 280 | 340 | 295 | 30 | 12-22 | 45 | 100 | 100 |
<
<
<
<
<
<
<
<
<
<
