調節閥又名控制閥，在工業自動化過程控制領域中，通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一般由執行機構和閥門組成。如果按行程特點，調節閥可分為直行程和角行程；按其所配執行機構使用的動力，可以分為氣動調節閥、電動調節閥、液動調節閥三種；

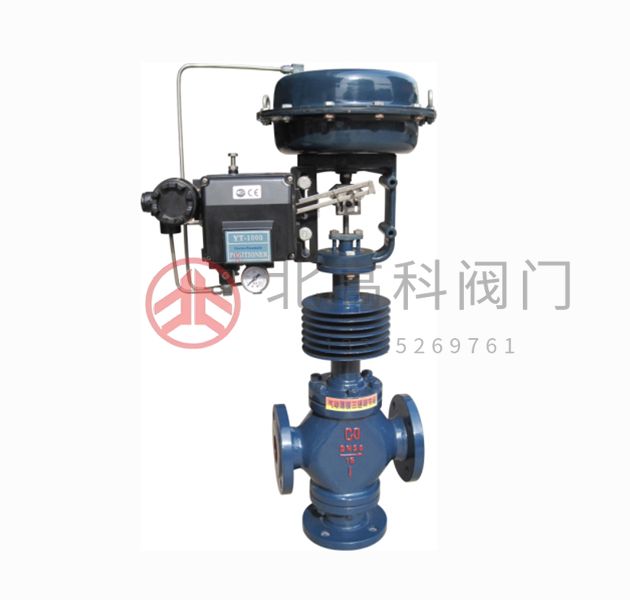

ZJSF(H)氣動薄膜三通分（合）流調節閥采用雙閥芯上下導向結構，配用氣動執行機構或電動執行機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點。可用于各種不同的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他的各行業的自動化控制系統。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0多種規格可供選擇。本系列調節閥采用流體溫度-150-560℃范圍內多種檔次；泄露等級氖分為IV級、V級、VI級；流量特性有直線、百分比。多種規格可供選擇。本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。
主要技術參數
| 閥體形式 | 三通鑄造球型閥 |
|
| 閥體材質 | ZG230-450 ZG1Cr18Ni9 |
| 公稱通徑 | DN20-DN300 |
| 公稱壓力 | PN1.6
2.5 4.0 6.4
10.0MPa ANSI 150 300 600LB JIS
10K 20K 30K 40K |
|
| 連接形式 | 法蘭：FF RF RTJ
等焊接： SW BW |
| 結構長度 | 符合 IEC534 |
| 閥蓋型式 | 常溫型 高溫型 波紋管 密封型 低溫型 |
| 填料 | 聚四氟乙烯 柔性石墨等 |
| 密封墊 | 金屬夾石墨密封墊 四氟乙烯墊等 |
|
| 閥內部分 |
|
| 閥芯型式 | 雙閥芯上下導向型 |
| 流量特性 | 線性 等百分比 |
| 內件材質 | 1Cr18NiTi 1Cr18Ni9Ti+PTFE |
|
|
|
|
|
|
|
|
|
|
| 執行機構 |
|
|
|
|
|
|
|
|
| 電動 | PSL系列 3810L系列 |
主要零件材質
| 本體材質為碳鋼 |
| 1 | 閥體 | WCB | LCB | WC9 |
| 2 | 閥座 | 304 | 304 | 304 |
| 3 | 閥芯 | 304 | 304 | 304 |
| 4 | 導向套 | 304 | 304 | 304 |
| 5 | 閥蓋 | WCB | LCB | WC9 |
| 6 | 閥桿 | 304 | 304 | 304 |
| 7 | 填料 | PTFE/柔性石墨 |
| 8 | 彈簧 | 65Mn |
| 9 | 螺母 | 304 | 304 | 304 |
|
|
|
|
|
|
|
|
|
| 本體材質為不銹鋼 |
| 1 | 閥體 | CF8 | CF8M | CF3M |
| 2 | 閥座 | 304 | 316 | 316L |
| 3 | 閥芯 | 304 | 316 | 316L |
| 4 | 導向套 | 304 | 316 | 316L |
| 5 | 閥蓋 | CF8 | CF8M | CF3M |
| 6 | 閥桿 | 304 | 316 | 316M |
| 7 | 填料 | PTFE/柔性石墨 |
| 8 | 彈簧 | 65Mn |
| 9 | 螺母 | 316 | 316 | 316L |
以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可分局客戶的需求進行配置。
氣動三通調節閥規格與技術參數
ZJSF(H)氣動薄膜三通分（合）流調節閥規格和技術參數
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數KV | 合流 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
| 分流 |
|
|
|
|
|
| 80 | 135 | 210 | 340 | 535 |
| 額定行程 | 16 | 25 | 40 | 60 |
| 膜片有效面積Ae（cm2） | 280 |
| 400 | 600 | 1000 |
| 公稱壓力PN（MPa） | 1.6 2.5 4.0 6.4 10.0 |
| 固有流量特性 | 直線 等百分比 |
| 固有可調比R | 30:01:00 |
| 信號范圍Pr（KPa） | 200-100、40-200、60-100、80-240 |
| 氣源壓力Ps（KPa） | 0.14、0.25、0.28、0.40 |
| 允許壓差△P（KPa） | 0.93 | 0.86 | 0.75 | 0.48 | 0.31 | 0.277 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 |
ZJSF(H)氣動薄膜三通分（合）流調節閥主要性能指標
| 序號 | 項目 | 性能指標 |
| 不帶定位器 | 帶定位器 |
| 1 | 基本誤差≤（%） | ±5 | ±1 |
| 2 | 回差≤（%） | 3 | 1 |
| 3 | 死區≤（%） | 3 | 0.4 |
| 4 | 始終點偏差≤（%） | 始點（%） | ±5 |
|
| 終點（%） | ±2.5 | ±1 |
| 5 | 額定行程偏差（%） | 2.5 |
| 6 | 允許泄漏量（1/h） | 10-3×閥額定容量 |
| 7 | 額定流量系數偏差（%） | ±10 |
| 8 | 固有流量特性 | 符合 IEC534-1 和 GB/T13927-2000 中規動的斜率偏差要求 |
<
<
<
<
<
<
<
<
<
<
