氣動高壓閘閥

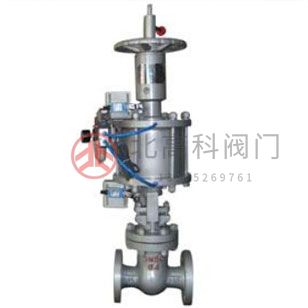

Z6S41H氣動高壓閘閥產品概述是具有氣動執行機構（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和可自鎖的氣動-手動轉換裝置）的低支架明桿氣動閘閥。該閥由于

在線咨詢全國熱線
13325269761

Z6S41H氣動高壓閘閥產品概述

是具有氣動執行機構（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和可自鎖的氣動-手動轉換裝置）的低支架明桿氣動閘閥。該閥由于采用雙層氣缸結構，其與單氣缸式氣動閘閥相比，提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內楔死而打不開的弊病。而且，由于氣動閘閥具備緩沖機構，能有效地減速輕了關閉閥門時，由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，同時，也能避免閘板卡死的現象。

由于其技術先進，性能可靠，操作切換和維修方便，已被石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道開閉裝置而廣泛使用。

Z6S41H氣動高壓閘閥結構與使用說明

1、本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。

2、上活塞行至行程上端可頂上上回訊器，使之發訊；下活塞行之行程下端可頂下下回訊器，使之發訊，以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。

3、手輪上部的外伸指示桿的上升和下降，標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時，外伸指示桿位于最低位置；反之，閘閥全開時，外伸指示桿位于最高位置。此即為本閥啟閉狀態的現場指示。

4、氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動”定位孔定位，閘閥處于氣動操作狀態；反之，將轉換手柄逆時針方向提轉到“手動”定于孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。手動操作閘閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。

Z6S41H氣動高壓閘閥主要零件材料

閥體、閥蓋、閥板	鑄鋼
閥體及閘板的密封面	合金鋼,不銹鋼
閥桿	不銹鋼
雙頭螺栓	35號鋼
氣缸	20號無縫鋼管
活塞	鑄鋁合金
手動螺母	青銅
密封圈	石棉橡膠板、纏繞式金屬石墨墊片
活塞環及軸環	耐油橡膠○型圈
填料函	石墨石棉繩

Z6S41H氣動高壓閘閥主要性能參數

型號	公稱壓力PN(MPa)	閥體試驗壓力 PN(MPa)
		閥體試驗壓力 PN(MPa)		強度試驗	密封試驗
		Z6S41T-10	1.6	2.4	1.6
Z6S41H-25	2.5	3.8	2.5
Z6S41H-40	4.0	6.0	4.0
Z6S41H-64	6.4	9.6	6.4

Z6S41H氣動高壓閘閥主要性能規范

公稱壓力PN(MPa)	殼體試驗(MPa)	密封試驗(MPa)	適用介質
1.0	1.5	1.1	煙氣、灰、渣水混合物、空氣混合物
1.6	2.4	1.8	煙氣、灰、渣水混合物、空氣混合物

Z6S41H氣動高壓閘閥主要技術參數

公稱通徑DNmm	40	50		80	100	125	150	200	250	300		350	400	450	500		600
額定流量系數KV	170	270		510	940	1400	2200	3500	8500	9600		13000	17000	55000	27000		38000
公稱壓力PNMPa	1.6 6.4
活塞直徑Dmm	120		160				280				360		420			540
操作壓力PMPa	0.3~0.5
介質溫度t℃	標準：-20~250 高溫：250~500 低溫：-196~-20
允許泄漏量	10-8×KV
流量特性	近似直線
動作方式	繼續、連續（配閥門定位器）

Z6S41H氣動高壓閘閥連接尺寸參數

DN	PN	L	H	h	A	C	Gkg
40	PN16	250	675	255	120	200	29
40	PN64	250	675	255	120	200	31
50	PN16	250	685	255	120	200	32
50	PN64	250	685	255	120	200	40
80	PN16	280	800	340	120	200	42
80	PN64	310	800	340	160	240	52
100	PN16	300	850	370	120	200	80
100	PN64	350	850	370	160	240	90
125	PN16	325	1020	415	120	200	95
125	PN64	400	1020	415	160	240	105
150	PN16	350	1085	455	160	240	110
150	PN64	450	1085	455	280	360	130
200	PN16	400	1195	515	160	240	215
200	PN64	500	1195	515	280	360	275
250	PN16	450	1460	580	160	240	320
250	PN64	550	1460	580	280	360	380
300	PN16	500	1575	645	280	360	440
300	PN64	600	1575	645	360	360	500
350	PN16	550	1890	810	280	360	520
350	PN64	650	1890	810	360	440	580
400	PN16	600	2070	900	360	440	850
400	PN64	700	2070	900	420	500	910
450	PN16	650	2350	975	360	440	890
450	PN64	750	2350	975	420	500	1000
500	PN16	700	2500	1073	360	440	950
500	PN64	800	2500	1073	540	620	1200
600	PN16	750	2930	1302	360	440	1100
600	PN64	850	2930	1302	540	620	1300

Z6S41H氣動高壓閘閥外形尺寸及重量

DN	PN	L	H	h	A	C	Gkg
40	PN16	250	675	255	120	200	29
40	PN64	250	675	255	120	200	31
50	PN16	250	685	255	120	200	32
50	PN64	250	685	255	120	200	40
80	PN16	280	800	340	120	200	42
80	PN64	310	800	340	160	240	52
100	PN16	300	850	370	120	200	80
100	PN64	350	850	370	160	240	90
125	PN16	325	1020	415	120	200	95
125	PN64	400	1020	415	160	240	105
150	PN16	350	1085	455	160	240	110
150	PN64	450	1085	455	280	360	130
200	PN16	400	1195	515	160	240	215
200	PN64	500	1195	515	280	360	275
250	PN16	450	1460	580	160	240	320
250	PN64	550	1460	580	280	360	380
300	PN16	500	1575	645	280	360	440
300	PN64	600	1575	645	360	360	500
350	PN16	550	1890	810	280	360	520
350	PN64	650	1890	810	360	440	580
400	PN16	600	2070	900	360	440	850
400	PN64	700	2070	900	420	500	910
450	PN16	650	2350	975	360	440	890
450	PN64	750	2350	975	420	500	1000
500	PN16	700	2500	1073	360	440	950
500	PN64	800	2500	1073	540	620	1200
600	PN16	750	2930	1302	360	440	1100
600	PN64	850	2930	1302	540	620	1300
