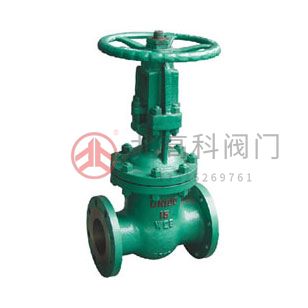

DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空閘閥

產品說明DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空閘閥：電動、法蘭連接（DKZ960Y 為對接焊連接）、明桿楔式彈性閘板，閥座密封面材料為不銹鋼或硬質合金，公稱壓

在線咨詢全國熱線
13325269761

產品說明

DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空閘閥：電動、法蘭連接（DKZ960Y 為對接焊連接）、明桿楔式彈性閘板，閥座密封面材料為不銹鋼或硬質合金，公稱壓力 PN16~PN63，閥體材料為碳鋼（DKZ940H-16C~63、DKZ960Y-16C~63）、Cr5Mo（DKZ940Y-16I~63I）的真空閘閥。

產品性能參數

D_KZ940H、D_KZ940Y、D_KZ960Y 型 PN16~PN63 真空閘閥主要性能參數
型號	PN	工作壓力/MPa
D_KZ940H-16C~63	16~63	1.6~6.3
D_KZ940Y-16I~63I
D_KZ960Y-16C~63

產品零部件材料

D_KZ940H、D_KZ940Y、D_KZ960Y 型 PN16~PN63 真空閘閥零部件材料
型號	材料
型號	閥體、閘板、閥蓋	填料	填料墊	手輪	閥桿螺母	閥桿
D_KZ940H-16C~63	WCB	柔性石墨	AL	QT450-10	ZCuA110Fe3	1Cr13
D_KZ940Y-16I~63I	Cr5Mo
D_KZ960Y-16C~63	WCB

產品外形及結構尺寸

D_KZ940H-16C、D_KZ940Y-16I、D_KZ960Y-16C 真空閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	z×Φd	D₃	D₇	M	L₁	L₂	D₀	電裝型號	重量/kg
50	250	160	125	100	16	4×Φ18	165	80	574	170	308	400	Z10-18	106
65	265	180	145	120	18	4×Φ18	185	95	590	170	308	400	Z20-18	115
80	280	195	160	135	20	8×Φ18	205	114	625	170	388	400	ZD22-18b	126
100	300	215	180	155	20	8×Φ18	232	140	756	170	349	400	ZD22-18b	136
150	350	280	240	210	24	8×Φ23	335	182	930	325	411	250	ZD30-18a	222
200	400	335	295	265	26	12×Φ23	400	240	1074	325	411	250	ZD30-18a	222
250	450	405	355	320	30	12×Φ25	475	298	1269	408	530	360	ZD45-36c	454
300	500	460	410	375	30	12×Φ25	530	350	1514	408	545	360	ZD60-36b	557
350	550	520	470	435	34	16×Φ25	610	402	1750	445	577	400	ZD90-18b	886
400	600	580	525	485	36	16×Φ30	710	458	1900	445	617	400	ZD120-36b	1106
500	700	705	650	608	44	20×Φ34	850	560	2350	-	-	-	DZW180	1060
600	800	840	770	718	48	20×Φ41	1015	684	2810	430	937	400	DZW400	2688

D_KZ940H-25、D_KZ940Y-25I、D_KZ960Y-25 真空閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	z×Φd	D₃	D₇	M	L₁	L₂	D₀	電裝型號	重量/kg
50	250	160	125	100	20	4×Φ18	165	80	629	197	363	400	Z10-18	110
65	265	180	145	120	22	8×Φ18	185	95	629	197	363	400	DZ-B	116
80	280	195	160	135	22	8×Φ18	232	114	690	197	363	400	ZD22-18b	136
100	300	230	190	160	24	8×Φ23	269	140	784	325	381	250	ZD22-18b	151
125	325	270	220	188	28	8×Φ25	232	182	734	197	363	250	ZD22-18b	219
150	350	300	250	218	30	8×Φ25	335	240	930	325	411	250	ZD30-18b	219
200	400	360	310	278	34	12×Φ25	400	298	1074	345	460	250	ZD30-18a	318
250	450	425	370	332	36	12×Φ30	475	350	1269	408	530	360	ZD45-36c	459
300	500	485	430	390	40	16×Φ30	530	402	1514	408	530	360	ZD60-36b	562
350	550	550	490	448	44	16×Φ34	610	458	1750	445	577	360	ZD90-36c	891
400	600	610	550	505	48	16×Φ34	710	560	1900	445	617	400	ZD120-36b	1169
450	650	660	600	555	50	20×Φ34	750	684	2105	595	621	500	ZD160-40b	1358
500	700	730	660	610	52	20×Φ41	850	-	-	-	-	-	DZW180	-
600	-	-	-	-	-	-	1015	-	-	-	-	-	DZW400	-

D_KZ940H-40、D_KZ940Y-40I、D_KZ960Y-40 真空閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	D₆	d	z×Φd	D₃	D₇	H	H1	D₀	重量/kg
50	250	160	125	100	88	20	4×Φ18	-	-	-	-	-	-
65	280	180	145	120	110	22	8×Φ18	-	-	-	-	-	-
80	310	195	160	135	121	22	8×Φ18	215	100	662	325	ZD22-18b	138
100	350	230	190	160	150	24	8×Φ23	250	124	792	325	ZD22-18a	160
125	400	270	220	188	176	28	8×Φ25	315	165	830	325	ZD22-18a	180
150	450	300	250	218	204	30	8×Φ25	345	185	955	325	ZD30-18 a	241.4
200	550	375	320	282	260	38	12×Φ30	420	250	1160	408	ZD45-36 c	426
250	650	445	385	345	313	42	12×Φ34	525	295	1402	445	ZD90-36b	595
300	750	510	450	408	364	46	16×Φ34	570	350	1612	445	ZD120-36b	802.5
