DKZ41H、DKZ41Y 型 PN10~PN100 鋼制真空閘閥

產品說明DKZ41H、DKZ41Y 型 PN10~PN100 鋼制真空閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼，公稱壓力 PN10~PN100，閥體材料為優質碳鋼（DKZ

在線咨詢全國熱線
13325269761

產品說明

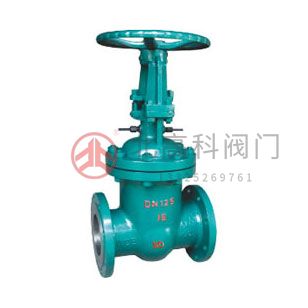

DKZ41H、DKZ41Y 型 PN10~PN100 鋼制真空閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼，公稱壓力 PN10~PN100，閥體材料為優質碳鋼（DKZ41H）、鉻鉬鋼（DKZ41Y）的真空閘閥。

產品性能參數

D_KZ41H、D_KZ41Y 型 PN10~PN100 鋼制真空閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
DkZ41H-10C	10	1.0	≤425	水、蒸汽、空氣
DkZ41H-16C	16	1.6
DkZ41H-25	25	2.5
DkZ41H-40	40	4.0
DkZ41H-63	63	6.3
DkZ41H-100	100	10.0
DkZ41Y-10I	10	1.0	≤550	水、蒸汽、空氣
DkZ41Y-16I	16	1.6
DkZ41Y-25I	25	2.5
DkZ41Y-40I	40	4.0
DkZ41Y-63I	63	6.3
DkZ41Y-100I	100	10.0

產品零部件材料

產品外形及結構尺寸

D_KZ41H、D_KZ41Y 型 PN10 鋼制真空閘閥主要外形及結構尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	f	H	D₀	重量/kg
15	130	95	65	45	16	4×Φ14	2	210	120	5
20	150	105	75	55	16	4×Φ14	2	230	140	7
25	160	115	85	65	16	4×Φ14	2	245	160	9
32	180	135	100	78	18	4×Φ18	2	310	180	13
40	200	145	110	85	18	4×Φ18	3	350	200	28
50	250	160	125	100	20	4×Φ18	3	398	340	30
65	265	180	145	120	20	4×Φ18	3	413	240	35
80	280	195	160	135	22	4×Φ18	3	475	280	47
100	300	215	180	155	22	8×Φ18	3	540	300	66
125	325	245	210	185	24	8×Φ18	3	654	320	113
150	350	280	240	210	24	8×Φ23	3	688	350	141
175	375	310	270	240	26	8×Φ23	3	770	400	168
200	400	335	295	265	26	8×Φ23	3	841	400	202
225	425	365	325	295	26	8×Φ23	3	915	450	239
250	450	390	350	320	28	12×Φ23	3	990	450	398
300	500	440	400	368	28	12×Φ23	4	1111	450	398
350	550	500	460	428	30	16×Φ23	4	1265	550	620
400	600	565	515	482	32	16×Φ25	4	1377	600	893
450	650	615	565	532	32	20×Φ25	4	1565	650	952
500	700	670	620	585	34	20×Φ25	4	1722	700	1006
600	800	780	725	685	36	20×Φ30	5	1996	800	1168
700	900	895	840	800	40	24×Φ30	5	-	-	-
800	1000	1010	950	905	44	24×Φ34	5	-	-	-
900	1100	1110	1050	1005	46	28×Φ34	5	-	-	-
1000	1200	1220	1160	1115	50	28×Φ34	5	-	-	-

D_KZ41H、D_KZ41Y 型 PN16 鋼制真空閘閥主要外形及結構尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	f	H	D₀	重量/kg
15	130	95	65	45	14	4×Φ14	2	210	120	5
20	150	105	75	55	14	4×Φ14	2	230	140	7
25	160	115	85	65	16	4×Φ14	2	245	160	9
32	180	135	100	78	16	4×Φ18	2	310	180	13
40	200	145	110	85	16	4×Φ18	3	350	200	28
50	250	160	125	100	16	4×Φ18	3	398	240	30
65	265	180	145	120	18	4×Φ18	3	413	240	35
80	280	195	160	135	20	8×Φ18	3	475	280	47
100	300	215	180	155	20	8×Φ18	3	540	300	66
125	325	245	210	185	22	8×Φ18	3	654	320	113
150	350	280	240	210	24	8×Φ23	3	688	350	141
175	375	310	270	240	26	8×Φ23	3	770	400	168
200	400	335	295	265	26	12×Φ23	3	841	400	202
225	425	365	325	295	26	8×Φ23	3	915	450	239
250	450	405	355	320	30	12×Φ25	3	990	450	287
300	500	460	410	375	30	12×Φ25	4	1111	450	198
350	550	520	470	435	34	16×Φ25	4	1265	550	620
400	600	580	525	485	36	16×Φ30	4	1377	&nbs
