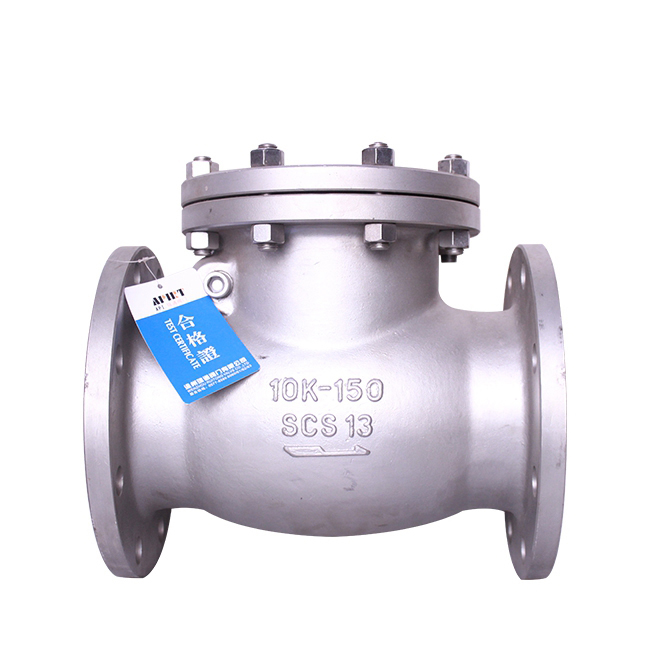

日標法蘭止回閥產品簡述：

旋啟式法蘭止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。旋啟式法蘭止回閥適用介質為：水、油品、蒸汽、酸性介質等,產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

日標法蘭止回閥產品特點：

旋啟式法蘭止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升到超過主系統壓力的輔助系統提供補給的管路上.旋啟式法蘭止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。止回閥適用介質為：水、油品、蒸汽、酸性介質等。

日標旋啟式止回閥概述

結構長度Face To Face	法蘭尺寸 Flange Dimension	壓力-溫度 Pressure Temperaturae Lating	試驗-檢驗 Inspection and Test
JIS B2002	JIS B2212 B2214	JIS B2074 B2084	JIS B2003

日標旋啟式止回閥10K規格主要尺寸和重量

設計與制造Design and Manufacture	結構長度Face To Face	法蘭尺寸 Flange Dimension	壓力-溫度 Pressure Temperature Lating	試驗-檢驗 Inspection and Test
JIS B2074 B2084	JIS B2002	JIS B2212 B2214	JIS B2074 B2084	JIS B2003

主要特點： Chief features：

1.中法蘭螺栓連接 1.Bolted bonnet

2.水平和垂直管線適用 2.For horizontal or vertical lines

3.旋啟式或升降式閥瓣 3.Swing or lift type disc

4.標準法蘭連接 4.Flanged ends

結構長度 Face To Face	法蘭尺寸 Flange Dimension	壓力-溫度 Pressure Temperature Lating	試驗-檢驗 Inspection ａnd Test
JIS B2002	JIS B2212 B2214	JIS B2074 B2084	JIS B2003

10K 規格主要尺寸和重量 Size Main Dimensions ａnd Weight J41H （Y W F）

標準 STD

設計與制造 Design ａnd Manufacture	結構長度 Face To Face	法蘭尺寸 Flange Dimension	壓力-溫度 Pressure Temperature Lating	試驗-檢驗 Inspection ａnd Test
JIS B2074 B2084	JIS B2002	JIS B2212 B2214	JIS B2074 B2084	JIS B2003

10K 規格主要尺寸和重量 Size Main Dimensions ａnd Weight J41H （Y W F）

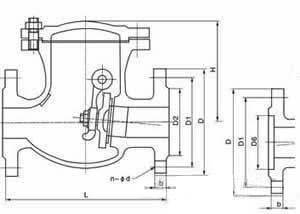

DN mm	in	L	D	D1	D2	b	n-φd	H	D0	W（kg）
50	2	203	155	120	100	16	4-19	165	165	17
65	21/2	216	175	140	120	18	4-19	175	175	25
80	3	241	185	150	130	18	8-19	190	190	29
100	4	292	210	175	155	18	8-19	215	215	50
150	6	406	280	240	215	22	8-23	265	265	85
200	8	495	330	290	265	22	12-23	320	320	150
250	10	622	400	355	325	24	12-25	365	365	240
300	12	698	445	400	370	24	16-25	415	415	35
350	14	787	490	445	415	26	16-25	460	460	460
400	16	864	560	510	475	28
