自動排氣閥是暖通系統及暖通空調系統在運行過程中用來排氣的裝置。暖通系統及暖通空調系統在運行過程中，水在加熱時釋放的氣體如氫氣、氧氣等帶來的眾多不良影響會損壞系統及降低熱效應，這些氣體如不能及時排掉會產生很多不良后果。諸如：由氧化導致的腐蝕；散熱器里氣袋的形成；熱水循環不暢通不平衡，使某些散熱器局部不熱；管道帶氣運行時的噪聲；循環泵的渦空現象。所以系統中的廢氣必須及時排出，由此可見運用自動排氣閥的重要作用。

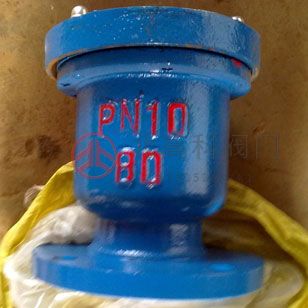

一、P41X自動排氣閥_P42X自動進排氣閥產品概述
P41X自動排氣閥主要由閥體、閥蓋、密封圈、橡膠墊、彈片、浮球及內杯等組成，其當輸水管道充水時，管道中的氣體自排氣閥進口，通過內杯通水口和夾層上方的通氣窗由出氣口向空中排放。當氣盡水入時，水由通水口將浮球托起，浮球?qū)⒊鰵饪诙滤溃艢饨Y(jié)束。當上游閥門關閉，閥后管道在水流作用下，將產生負壓，該閥中的水自內杯底部的通水口進入管道，使浮球下落，達到自動進氣的目的，最終負壓消失。
P41X自動排氣閥主要用于排除供水管道中水釋放并聚集于管頂?shù)臍怏w。
二、P41X自動排氣閥_P42X自動進排氣閥主要零部件材料表
序號 | 零件名稱 | 材料名稱 | ||||
1 | 閥 體 | HT200 | WCB | CF8 | CF8M | CF3M |
2 | 浮 球 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
3 | 內 杯 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
4 | 密封組件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 閥 蓋 | HT200 | WCB | CF8 | CF8M | CF3M |
6 | 排 氣 罩 | HT200 | WCB | CF8 | CF8M | CF3M |
三、P41X自動排氣閥_P42X自動進排氣閥主要技術規范表
設計標準 | JB/T 12386-2015 給水管道進排氣閥 |
法蘭標準 | GB/T 17241.6-2008 整體鑄鐵法蘭、JB/T 79.1-1994 凸面整體鑄鋼管法蘭 |
試壓標準 | GB/T13927-2008 工業閥門壓力試驗 |
使用溫度 | 0-85℃ |
適用介質 | 清水、原水等 |
四、P41X自動排氣閥_P42X自動進排氣閥主要外型尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | ||||
H | D0 | D | D1 | Z-Φd | ||
1.0-1.6 | 25 | 240 | 185 | 115 | 85 | 4-14 |
50 | 245 | 175 | 160 | 125 | 4-14 | |
80 | 285 | 220 | 195 | 160 | 4-18 | |
100 | 315 | 240 | 215 | 180 | 8-18 | |
125 | 415 | 310 | 245 | 210 | 8-23 | |
150 | 425 | 310 | 280 | 240 | 8-23 | |
200 | 465 | 380 | 335 | 295 | 8-23 | |
250 | 485 | 425 | 405 | 335 | 12-24 | |
300 | 520 | 478 | 460 | 410 | 12-24 | |
五、P41X自動排氣閥_P42X自動進排氣閥主要結構圖
<
<
<
<
<
<
<
<
<
<
