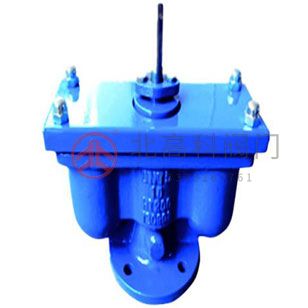

一、QB2雙口排氣閥產品概述
QB2雙口排氣閥是一種由閥體、閥蓋、閥桿及浮球等組成的雙口浮球式進排氣閥，其當需要排除供水管線內的氣體時，應逆時針方向旋轉閥桿，閥瓣上升，使管內的空氣在水的壓強作用下進入閥腔內，并從排氣口排出，隨之，管道內的水充滿體腔，使浮球在水浮力作用下向上浮起將排氣口堵塞，達到自行密封。本產品在正常工作中始終是開著的，只有在需要檢修或清掃閥腔時，才會順時針轉動閥桿將閥門關閉。
QB2雙口排氣閥是管線系統中必不可少的輔助元件，廣泛安裝于管路上的頂端、彎頭或有閉氣的地方，用來排除管內的氣體以疏通管道，使管線系統正常運轉。如不裝此閥，管道容易出現氣阻，影響通水流量。此外，當管網系統運轉時突然出現停電、停泵情況，或其他原因引起管內產生負壓時會引起管道振動或破裂，該閥能迅速把空氣吸入管內，保護管道安全。本產品特別適合大流量排氣，但不適用小流量排氣。
二、QB2雙口排氣閥零件材料表
序號 | 零件名稱 | 材料名稱 | |||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M |
3 | 填料壓蓋 | QT450 | WCB | CF8 | CF8 |
4 | 浮 球 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr17Ni12Mo2 |
5 | 密 封 面 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 316 |
7 | 閥 瓣 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr17Ni12Mo2 |
三、QB2雙口排氣閥性能規范表
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | JB/T 12386-2015 給水管道進排氣閥 | |||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 | |||
檢驗驗收 | JB/T 12386-2015 給水管道進排氣閥 | |||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | |||
介質溫度 | 0℃~80℃ | |||
工作介質 | 清水、原水等 | |||
四、QB2雙口排氣閥外形尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | |||
L | H | D | D1 | ||
1.0-1.6 | 50 | 325 | 315 | 160 | 125 |
80 | 325 | 315 | 195 | 160 | |
100 | 360 | 315 | 215 | 180 | |
125 | 475 | 315 | 245 | 210 | |
150 | 475 | 380 | 280 | 240 | |
200 | 580 | 420 | 335 | 295 | |
五、QB2雙口排氣閥結構圖
<
<
<
<
<
<
<
<
<
<
