一、氣動三通球閥 用途及特點
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

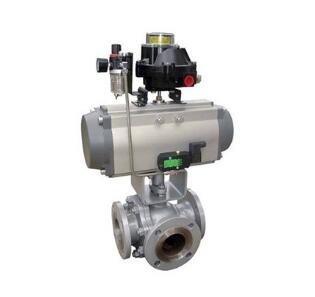

氣動三通球閥
一、氣動三通球閥 用途及特點
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
二、氣動三通球閥 介質流向原理
氣動三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
三、氣動三通球閥 執行標準
I 設計和制造：GB／T12237-1989； APl608。
2．檢驗和試驗：GB／T13927-1992； APl 598。
3 法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。
4 結構長度：JD-2002
四、氣動三通球閥 試驗壓力
|
公稱壓力 PN |
常溫最大 工作壓力 |
殼體 試驗壓力 |
氣密封 試驗壓力 |
高壓密封 試驗壓力 |
| 1．6 | 1．6 | 2．4 | 0．6 | 1．76 |
| 2．5 | 2．5 | 3．8 | 0．6 | 2．75 |
| 4．0 | 4．0 | 6．0 | 0．6 | 4．4 |
| C1aSSl50 | 2．0 | 3．0 | 0．6 | 2．2 |
五、氣動三通球閥 使用范圍
| 殼體材料 | 閥座材料 | 適用溫度 | 適用介質 |
| 碳鋼C型 | 聚四氟乙烯 | ≤150℃ | 水＼蒸汽 |
| 對位聚苯 | ≤300℃ | 油晶等 | |
| 鉻鎳鈦鋼P型 | 聚四氟乙烯 | ≤150℃ |
硝酸類 |
| 對位聚苯 | ≤200℃ |
|
|
| 鉻鎳鉬鈦鋼R型 | 聚四氟乙烯 | ≤150℃ |
醋酸類 |
| 對位聚苯 | ≤200℃ |
|
六、氣動三通球閥 主要零件材料
| 閥體＼閥蓋 | GB | WCB | ZGlCrl8Ni9Ti | ZGOCfl8Nil2M02Ti | |||
| ASTM | WCB | CF8 | CF8M | ||||
| 球體 | GB | 2Cfl3 | 1Cfl8Ni9Ti | 0Cfl8Ni12M02Ti | |||
| ASTM | 420 | 304 | 316 | ||||
| 閥桿 | GB | 2Crl3 | 1Crl8Ni9Ti | 0Crl8Ni12M02Ti | |||
| ASTM | 420 | 304 | 316 | ||||
| 閥座＼密封面 | GB | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 |
| ASTM | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 | |
| 填料 | GB | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 |
| ASTM | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | |
| 螺栓 | GB | 35 | 0Crl8Ni9 | 0Crl8Ni9 | |||
| ASTM | A193B7 | A320-B8 | A320-B8 | ||||
| 螺母 | GB | 45 | 0Cfl8Ni9 | 0Crl8Ni9 | |||
| ASTM | A1942H | A194-8 | A194-8 | ||||
七、氣動三通球閥 主要外形尺寸
| 公稱壓力PN | 公稱通徑DN | 尺 寸 | |||||||||
| L | L0 | D | K | d | Y | b | z-do | Hw | Hd | ||
| 1．6MPa | 50 | 260 | 130 | 165 | 125 | 100 |
|
16 | 4-ф18 | 205 | 265 |
| 65 | 320 | 160 | 185 | 145 | 120 |
|
18 | 4-ф18 | 245 | 295 | |
| 80 | 320 | 160 | 200 | 160 | 135 |
|
20 | 8-ф18 | 305 | 345 | |
| 100 | 370 | 185 | 220 | 180 | 155 |
|
20 | 8-ф18 | 340 | 420 | |
| 125 | 510 | 255 | 250 | 210 | 185 |
|
22 | 8-ф18 | 425 | 465 | |
| 150 | 510 | 255 | 285 | 240 | 2'0 |
|
24 | 8-ф23 | 450 | 505 | |
| 200 | 580 | 290 | 340 | 295 | 265 |
|
26 | 12-ф23 | 480 | 525 | |
| 250 | 670 | 335 | 405 | 355 | 320 |
|
30 | 12-ф25 | 530 | 565 | |
| 300 | 760 | 380 | 460 | 410 | 375 |
|
30 | 12-ф25 | 585 | 630 | |
| 350 | 850 | 425 | 520 | 470 | 435 |
|
34 | 16-ф25 | 625 | 675 | |
| 400 | 980 | 490 | 580 | 525 | 485 |
|
36 | 16-ф30 | 670 | 710 | |
| 450 | 1080 | 540 | 640 | 585 | 545 |
|
40 | 20-ф30 | 705 | 770 | |
| 500 | 1220 | 610 | 715 | 650 | 608 |
|
44 | 20-ф34 | 765 | 825 | |
| 600 | 1360 | 680 | 840 | 770 | 718 |
|
48 | 20-ф41 | 840 | 945 | |
| 700 | 1750 | 875 | 910 | 840 | 788 |
|
50 | 24-ф41 | 1050 | 1110 | |
| 800 | 1850 | 925 | 1025 | 950 | 898 |
|
52 | 24-ф41 | 1125 | 1220 | |
| 900 | 2050 | 1025 | 1125 | 1050 | 998 |
|
54 | 28-ф41 | 1260 | 1315 | |
| 1000 | 2150 | 1075 | 1255 | 1170 | 1110 |
|
56 | 28-ф48 | 1325 | 1385 | |
| 1200 | 2450 | 1225 | 1485 | 1390 | 1325 |
|
58 | 32-ф54 | 1395 | 1450 | |
| 2．5MPa | 50 | 260 | 130 | 165 | 125 | 100 |
|
20 | 4-ф18 | 205 | 265 |
| 65 | 320 | 160 | 185 | 145 | 120 |
|
22 | 8-ф18 | 245 | 295 | |
| 80 | 320 | 160 | 200 | 160 | 135 |
|
22 | 8-ф18 | 305 | 345 | |
| 100 | 370 | 185 | 230 | 190 | 160 |
|
24 | 8-ф23 | 340 | 420 | |
| 125 | 510 | 255 | 270 | 220 | 188 |
|
28 | 8-ф25 | 405 | 465 | |
| 150 | 510 | 255 | 300 | 250&, lt;, /P> | 218 |
|
30 | 8-ф25 | 450 | 505 | |
| 200 | 580 | 290 | 360 | 310 | 278 |
|
34 | 12-ф25 | 480 | 525 | |
| 250 | 670 | 335 | 425 | 370 | 332 |
|
36 | 12-ф30 | 530 | 565 | |
| 300 | 760 | 380 | 485 | 430 | 390 |
|
40 | 16-ф30 | 585 | 630 | |
| 350 | 850 | 425 | 555 | 490 | 448 |
|
44 | 16-ф34 | 625 | 675 | |
| 400 | 980 | 490 | 620 | 550 | 505 |
|
48 | 16-ф34 | 670 | 710 | |
| 450 | 1080 | 540 | 670 | 600 | 555 |
|
50 | 20-ф34 | 705 | 770 | |
| 500 | 1220 | 610 | 730 | 660 | 610 |
|
52 | 20-ф41 | 765 | 825 | |
| 600 | 1360 | 680 | 845 | 770 | 718 |
|
56 | 20-041 | 840 | 945 | |
| 700 | 1750 | 875 | 960 | 875 | 815 |
|
60 | 24-ф48 | 1050 | 1110 | |
| 800 | 1850 | 925 | 1085 | 990 | 930 |
|
64 | 24-ф48 | 1125 | 1220 | |
| 900 | 2050 | 1025 | 1185 | 1090 | 1025 |
|
66 | 28-ф54 | 1260 | 1315 | |
| 1000 | 2150 | 1075 | 1320 | 1210 | 1140 |
|
68 | 28-ф58 | 1325 | 1385 | |
| 1200 | 2450 | 1225 | 1520 | 1420 | 1350 |
|
72 | 32-ф58 | 1395 | 1450 | |
| 4．0MPa | 50 | 260 | 130 | 165 | 125 | 100 | 88 | 20 | 8-ф18 | 245 | 285 |
| 65 | 320 | 160 | 185 | 145 | 120 | 110 | 22 | 8-ф18 | 265 | 315 | |
| 80 | 320 | 160 | 200 | 160 | 135 | 121 | 22 | 8-ф18 | 320 | 365 | |
| 100 | 370 | 185 | 235 | 190 | 160 | 150 | 24 | 8-ф23 | 355 | 465 | |
| 125 | 510 | 255 | 270 | 220 | 188 | 176 | 28 | 8-ф25 | 425 | 495 | |
| 150 | 510 | 255 | 300 | 250 | 218 | 204 | 30 | 8-ф25 | 470 | 535 | |
| 200 | 580 | 290 | 375 | 320 | 282 | 260 | 38 | 12-ф30 | 480 | 565 | |
| 250 | 670 | 335 | 450 | 385 | 345 | 313 | 42 | 12-ф34 | 530 | 605 | |
| 300 | 760 | 380 | 515 | 450 | 408 | 364 | 46 | 16-ф34 | 585 | 675 | |
| 350 | 850 | 425 | 580 | 510 | 465 | 422 | 52 | 16-ф34 | 625 | 705 | |
| 400 | 980 | 490 | 660 | 585 | 535 | 474 | 58 | 16-ф41 | 670 | 745 | |
| 450 | 1080 | 540 | 685 | 610 | 560 | 524 | 60 | 20-ф41 | 705 | 795 | |
| 500 | 1220 | 610 | 755 | 670 | 612 | 576 | 62 | 20-ф48 | 765 | 855 | |
| 600 | 1360 | 680 | 890 | 795 | 730 | 678 | 62 | 20-ф54 | 840 | 985 | |
| C1aSS150 | 2" | 260 | 130 | 152 | 120．5 | 92 |
|
16 | 4-φ19 | 205 | 265 |
| 2 1/2" | 320 | 160 | 178 | 139．5 | 105 |
|
18 | 4-ф19 | 245 | 295 | |
| 3" | 320 | 160 | 190 | 152．5 | 127 |
|
19 | 4-ф19 | 305 | 345 | |
| 4" | 370 | 185 | 229 | 190．5 | 157 |
|
24 | 8-ф19 | 340 | 420 | |
| 5" | 510 | 255 | 254 | 216 | 186 |
|
24 | 8-ф22 | 425 | 465 | |
| 6" | 510 | 255 | 279 | 241．5 | 216 |
|
26 | 8-ф22 | 450 | 505 | |
| 8" | 580 | 290 | 343 | 298．5 | 270 |
|
29 | 8-ф22 | 530 | 525 | |
| 10" | 670 | 335 | 406 | 362 | 324 |
|
31 | 12-ф25 | 630 | 565 | |
| 12" | 760 | 380 | 483 | 432 | 381 |
|
32 | 12-ф25 | 680 | 630 | |
| 14" | 850 | 425 | 533 | 476 | 413 |
|
35 | 12-ф29 | 625 | 675 | |
| 16" | 980 | 490 | 597 | 540 | 470 |
|
37 | 16-ф29 | 670 | 710 | |
| 18" | 1080 | 540 | 635 | 578 | 533 |
|
40 | 16-ф32 | 705 | 770 | |
| 20" | 1220 | 610 | 699 | 635 | 584 |
|
43 | 20-ф32 | 765 | 825 | |
| 24" | 1360 | 680 | 813 | 749．5 | 692 |
|
48 | 20-ф35 | 840 | 945 | |
| 28" | 1750 | 875 | 927 | 864 | 800 |
|
71 | 28-ф35 | 1050 | 1110 | |
| 32" | 1850 | 925 | 1060 | 978 | 914 |
|
81 | 28-ф41 | 1125 | 1220 | |
| 36" | 2050 | 1025 | 1168 | 1086 | 1022 |
|
90 | 32-ф41 | 1260 | 1315 | |
| 40" | 2150 | 1075 | 1289 | 1200 | 1124 |
|
90 | 36-ф41 | 1325 | 1385 | |
| 48" | 2450 | 1225 | 1511 | 1422 | 1359 |
|
108 | 44-ф41 | 1395 | 1450 | |
<
<
<
<
<
<
<
<
<
<
