負壓安全閥是北高科閥門集團針對用戶要求專門研制開發的一種獨特的、全新的閥門產品。負壓安全閥產品經浙江省科學技術成果鑒定，技術上有創新，居成果鑒定時的國內領先水平，并獲得了和政府科技進步獎。負壓安全閥適用于會產生負壓的容器設備上，以防止容器設備因真空負壓而癟陷，保護設備的安全。當容器及設備內負壓超過允許值時，負壓安全閥將自動開啟，吸入空氣，當容器設備內的壓力恢復到規定壓力時，負壓安全閥自動關閉。
安全閥是一種由進口靜壓開啟的自動泄壓防護裝置，它是壓力容器較為重要的安全附件之一，安全閥的功能是：當容器內壓力超過某一定值時，依靠介質自身的壓力自動開啟閥門，迅速排出一定數量的介質。
FA72W真空負壓安全閥適用于溫度≤200℃的負壓系統，當容器內負壓超過允許值時，負壓安全閥自動開啟、吸入；當容器內負壓達到允許值時，安全閥自動關閉，從而保護設備及系統。安裝在正常非負壓系統，當容器和系統的放散閥未打開，產生負壓時，此閥自動開啟。
型號：FA72H、FA72W
口徑：DN15～DN200
壓力：PN10～PN150
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：自動
應用：核電站，電站，風機，石化，天然氣等行業
負壓安全閥產品簡介
負壓安全閥適用于DN15～DN200、PN10～PN150的各種管路上，用于截斷或接通管路中的介質。通過選擇碳鋼、不銹鋼、合金鋼等閥門材質，超達集團的負壓安全閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。負壓安全閥的驅動裝置可選用手動、蝸輪傳動、氣動或電動。負壓安全閥一般采用法蘭連接，也可采用對焊連接。
安全閥結構主要有兩大類：彈簧式和杠桿式。彈簧式是指閥瓣與閥座的密封靠彈簧的作用力。杠桿式是靠杠桿和重錘的作用力。隨著大容量的需要，又有一種脈沖式安全閥，也稱為先導式安全閥，由主安全閥和輔助閥組成。當管道內介質壓力超過規定壓力值時，輔助閥先開啟，介質沿著導管進入主安全閥，并將主安全閥打開，使增高的介質壓力降低。
負壓安全閥產品特點
1.啟閉迅速，排量大。負壓安全閥采用帶反沖盤的彈簧加載全啟式結構設計，當超過壓力達到10％的開啟壓時，閥瓣能充分利用介質的反沖力迅速的達到額力 定的開啟高度，其排量是相同口徑呼吸閥的4～5倍。
2.結構設計合理，彈簧與介質隔絕，避免了彈簧因介質腐蝕而失效，確保負壓安全閥具有可靠的性能。
3.可以根據用戶的需要，通過配置不同剛度的彈簧以及調整彈簧的預緊力，設定負壓安全閥的開啟壓力。
4.采用導向定位套控制運動件的動作，密封性能優良。
5.防塵防雨，負壓安全閥安裝方便。
6.結構緊湊，外型美觀。
負壓安全閥標準規范
設計制造標準：API、GB、JB
結構長度標準：ASME B 16.10、GB/T 12221
連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208
負壓安全閥零件部件材料

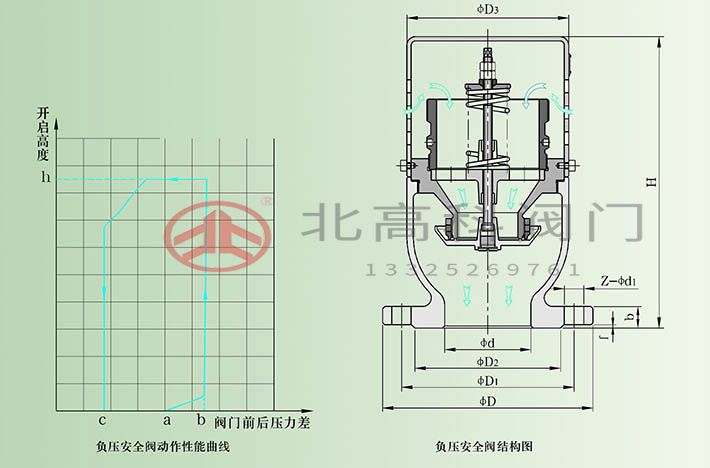

負壓安全閥結構外形尺寸
<
<
<
<
<
<
<
<
<
<
