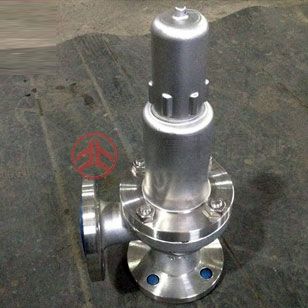

高壓安全閥是一種安全保護用閥，它的啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高，超過規定值時自動開啟，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。
安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。 按安全閥閥瓣開啟高度可分為微啟式安全閥和全啟式安全閥，微啟式安全閥的開啟行程高度為：≤0.05d0（最小排放喉部口徑）；全啟式安全閥開啟高度為≤0.25d0（最小排放喉部口徑）。
不銹鋼高壓安全閥區別于一般的全啟式安全閥，其泄壓后可自動關閉，無需人手動復位。A41Y-160、A41Y320高壓安全閥適用于工作溫度≤200℃空氣、氮?dú)浠旌蠚狻⑺冉橘|(zhì)的設備和管路上。A41Y-160P/320P高壓安全閥、A41Y-160R/320R高壓安全閥適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。
安全閥介質, 壓力等級,開啟方式（全啟/微啟）設定起跳壓力,確定閥門尺寸,連接方式,標準最大耐溫,釋放流量/每小時,閥體材質,內部閥體結構,工作原理,安裝說明等相關技術資料.安全閥 選型主要依據就是（起跳壓力及整齊壓力流量溫度）口徑一般設計院會給出,而實際上通過蒸汽壓力,流量及起跳壓力,可以推測出安全閥 的尺寸.一般會比設計院所選出的口徑小一號.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數。
高壓安全閥主要零部件材料
NO. | 零件名稱 | A42Y-160 A42Y-320 材料 | A42Y-160P A42Y-320P 材料 | A42Y-160R A42Y-320R 材料 |
1 | 法蘭 | 35/35CrMoA | 2Cr13 | 1Cr18Ni12Mo2Ti |
2 | 閥座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
3 | 閥體 | 40 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
4 | 調節圈 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
5 | 閥瓣 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
6 | 反沖盤 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
7 | 導向套 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
8 | 閥蓋 | ZG230-450 | ZG230-450 | ZG230-450 |
9 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
10 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
11 | 調整螺桿 | 45 | 2Cr13 | 2Cr13 |
12 | 閥帽 | ZG200-400 | ZG200-400 | ZG200-400 |
密封面材料 | 堆焊Co基硬質合金 | |||
高壓安全閥外形尺寸和連接尺寸
公稱壓力PN（MPa） | 公稱通徑DN（mm） | 尺寸 | 重量 | |||||||||||||||||
do | d | D | D1 | M | D2 | B | Z-Φd | DN | D | D1 | M | D2 | b | Z-Φd | L | L1 | H | |||
16 | 15 | 7 | 16 | 95 | 60 | M-24×2 | 18 | 20 | 3-18 | - | 36 | - | M-33×2 | - | - | - | 45 | 80 | 105 | 4 |
20 | 10 | 19 | 95 | 60 | M-33×2 | 22 | 20 | 3-18 | - | 48 | - | M-33×2 | - | - | - | 45 | 80 | 105 | 4.5 | |
25 | 12 | 23 | 105 | 68 | M-33×2 | 28 | 20 | 3-18 | - | 48 | - | M-33×2 | - | - | - | 45 | 80 | 105 | 5.2 | |
16 | 15 | 8 | 15 | 95 | 60 | M-24×2 | 18 | 20 | 3-18 | 32 | 115 | - | M-42×2 | 37 | 22 | 4-18 | 95 | 100 | 259 | 7.8 |
20 | 10 | 23 | 98 | 60 | M-24×2 | 20 | 20 | 3-18 | 40 | 165 | - | M-52×2 | 47 | 28 | 6-26 | 110 | 115 | 266 | 11.5 | |
25 | 12 | 23 | 105 | 68 | M-33×2 | 28 | 20 | 3-18 | 40 | 165 | - | M-52×2 | 47 | 28 | 6-26 | 110 | 115 | 266 | 12.5 | |
32 | 15 | 25 | 115 | 80 | M-42×2 | 37 | 22 | 4-18 | 50 | 165 | 115 | M-64×3 | 59 | 32 | 6-26 | 130 | 1450 | 335 | 21.3 | |
40 | 20 | 39 | 165 | 115 | M-52×2 | 47 | 28 | 6-26 | 65 | 200 | 145 | M-80×3 | 74 | 40 | 6-29 | 150 | 170 | 390 | 35.3 | |
50 | 25 | 48 | 165 | 115 | M-64×3 | 59 | 32 | 6-26 | 80 | 225 | 170 | M-100×3 | 94 | 50 | 6-33 | 190 | 210 | 393 | 48 | |
32 | 15 | 8 | 17 | 105 | 68 | M-33×2 | 29 | 20 | 3-18 | 32 | 115 | 80 | M-42×2 | 37 | 22 | 4-18 | 95 | 100 | 259 | 8.1 |
20 | 10 | 23 | 105 | 68 | M-33×2 | 29 | 20 | 3-18 | 40 | 165 | 115 | M-52×2 | 47 | 28 | 6-26 | 110 | 115 | 266 | 12 | |
25 | 12 | 23 | 115 | 80 | M-42×2 | 36 | 22 | 4-18 | 40 | 165 | 115 | M-52×2 | 47 | 28 | 6-26 | 110 | 115 | 266 | 13 | |
32 | 14 | 30 | 135 | 95 | M-48×2 | 41 | 25 | 4-22 | 50 | 165 | 115 | M-64×3 | 59 | 32 | 6-26 | 130 | 140 | 335 | 22.2 | |
40 | 16 | 38 | 165 | 115 | M-64×3 | 57 | 32 | 6-26 | 65 | 200 | 145 | M-80×3 | 70 | 40 | 6-29 | 150 | 170 | 390 | 37 | |
50 | 20 | 48 | 200 | 145 | M-80×3 | 70 | 40 | 6-29 | 80 | 225 | 170 | M-100×3 | 94 | 50 | 6-33 | 190 | 210 | 393 | 55 | |
對于安全閥產品的選用，應按實際密封壓力來確定。對于彈簧式安全閥，在一種公稱壓力(PN)范圍內，具有幾種工作壓力級的彈簧，訂貨時除注明安全閥型號、名稱、介質和溫度外，尚應注明閥體密封壓力，否則按最大密封壓力供貨。
<
<
<
<
<
<
<
<
<
<
