高溫高壓安全閥是一種由進口靜壓開啟的自動泄壓防護裝置，它是壓力容器較為重要的安全附件之一，它的功能是:當容器內壓力超過某一定值時，依靠介質自身的壓力自動開啟閥門，迅速排出一定數量的介質。當容器內的壓力降到允許值時，閥又自動關閉，使容器內壓力始終低于允許壓力的上限，自動防止因超壓而可能出現的事故，所以安全閥又被稱為壓力容器的zui終保護裝置。
一、簡介：

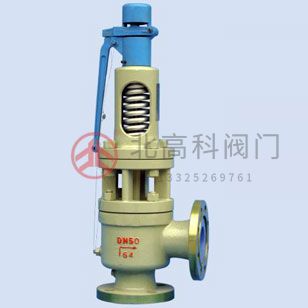

A48SH高溫高壓安全閥是一種由進口靜壓開啟的自動泄壓防護裝置，它是壓力容器zui為重要的安全附件之一，它的功能是:當容器內壓力超過某一定值時，依靠介質自身的壓力自動開啟閥門，迅速排出一定數量的介質。當容器內的壓力降到允許值時，閥又自動關閉，使容器內壓力始終低于允許壓力的上限，自動防止因超壓而可能出現的事故，所以安全閥又被稱為壓力容器的zui終保護裝置。高壓安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。
二、A48SH高溫高壓安全閥特點：
1、全啟式結構，排量大。
2、閥瓣處設有反沖盤部件。
3、帶提升扳手可定期檢驗閥門開啟的靈活性。
4、整定壓力偏差小，可達±3%。
5、啟閉壓差≤15%。
6、選用優質的彈簧鋼，保證彈簧的壽命和穩定性。
7、平面結構的閥瓣和閥座易于維修和重新加工。
8、閥蓋敞開式設計可用于溫度較高的介質。
三、維護：
1、清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
2、閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用工具。
3、閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
4、閥桿：表面損壞，只能換新。
5、推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當的修理后使用。
6、壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
7、易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般多2-3年。
8、閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
A48Y-C 型高溫高壓安全閥適用于溫度≤425℃； A48Y-V型高溫高壓安全閥適用于溫度≤550℃的電站鍋爐、壓力容器、減溫減壓裝置上，作為超壓保護裝置。
高溫高壓安全閥適用于工作溫度“C型”≤425℃；“I型”≤500℃；“V型”≤550℃的蒸汽等介質設備或管路上，作為超壓保護裝置。 連接法蘭標準按JB/T94系列1、系列2。
高溫高壓安全閥產品型號
| A48Y-16C | A48Y-100I |
| A48Y-40 | A48sB-100I |
| A48Y-64 | A48sB-160I |
| A48sB-64 | A48Y-16V |
| A48Y-100 | A48Y-40V |
| A48sB-100 | A48SH-40 |
| A48Y-160 | A48Y-64V |
| A48sB-160 | A48sB-64V |
| A48Y-161 | A48Y-100V |
| A48Y-401 | A48sB-100V |
| A48Y-641 | A48TH-100 |
A48sB-64 | A48sB-160V |
【A48Y高溫高壓安全閥-主要零件材料】
No | 零件名稱 | C型 材料 | I型 材料 | V型 材料 |
1 | 閥 體 | WCB | ZG1Cr5Mo | ZG15Cr1Mo1V |
2 | 閥 座 | 2Cr13 | 1Cr18Ni9Ti | 12Cr1MoVA |
3 | 調 節 圈 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
4 | 閥 瓣 | 2Cr13 | 17-4PH | 17-4PH |
5 | 導 向 套 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
6 | 散 熱 器 | ZG230-450 | ZG230-450 | ZG230-450 |
7 | 閥 蓋 | ZG230-450 | ZG230-450 | ZG230-450 |
8 | 彈 簧 | 50CrVA | 50CrVA | 50CrVA |
【A48Y高溫高壓安全閥-主要外形尺寸】
型號 | 公稱 | do | D | K | g | g1 | b | f | f1 | Z-?d | DN | D1 | K1 | g3 | g2 | b1 | f | f1 | z1-?d1 | L | L1 | ≈H |
A48Y-16C | 40 | 25 | 150 | 110 |
| 85 | 18 | 3 |
| 4-18 | 50 | 165 | 125 |
| 100 | 20 | 3 |
| 4-18 | 120 | 115 | 540 |
50 | 32 | 165 | 125 |
| 100 | 20 | 3 |
| 4-18 | 65 | 185 | 145 |
| 120 | 20 | 3 |
| 4-18 | 135 | 120 | 618 | |
65 | 40 | 185 | 145 |
| 120 | 20 | 3 |
| 4-18 | 80 | 200 | 160 |
| 135 | 20 | 3 |
| 8-18 | 160 | 140 | 710 | |
80 | 50 | 200 | 160 |
| 135 | 20 | 3 |
| 8-18 | 100 | 220 | 180 |
| 155 | 22 | 3 |
| 8-18 | 160 | 150 | 730 | |
100 | 65 | 220 | 180 |
| 155 | 20 | 3 |
| 8-18 | 150 | 285 | 240 |
| 210 | 24 | 3 |
| 8-23 | 225 | 175 | 892 | |
150 | 100 | 285 | 240 |
| 210 | 24 | 3 |
| 8-23 | 200 | 340 | 295 |
| 265 | 26 | 3 |
| 12-23 | 240 | 235 | 1135 | |
200 | 125 | 340 | 295 |
| 265 | 26 | 3 |
| 12-23 | 250 | 405 | 355 |
| 320 | 30 | 3 |
| 12-26 | 290 | 210 | 1135 | |
A48Y-40 | 25 | 16 | 115 | 85 | 58 | 65 | 16 | 2 | 4 | 4-14 | 32 | 140 | 100 |
| 78 | 18 | 2 |
| 4-18 | 110 | 95 | 429 |
32 | 20 | 140 | 100 | 66 | 78 | 18 | 2 | 4 | 4-18 | 40 | 150 | 110 |
| 85 | 18 | 3 |
| 4-18 | 115 | 100 | 421 | |
40 | 25 | 150 | 110 | 76 | 85 | 18 | 3 | 4 | 4-18 | 50 | 165 | 125 |
| 100 | 20 | 3 |
| 4-18 | 120 | 115 | 540 | |
50 | 32 | 165 | 125 | 88 | 100 | 20 | 3 | 4 | 4-18 | 65 | 185 | 145 |
| 120 | 20 | 3 |
| 4-18 | 135 | 120 | 618 | |
65 | 40 | 185 | 145 | 110 | 120 | 22 | 3 | 4 | 8-18 | 80 | 200 | 160 |
| 135 | 20 | 3 |
| 8-18 | 160 | 140 | 710 | |
80 | 50 | 200 | 160 | 121 | 135 | 22 | 3 | 4 | 8-18 | 100 | 220 | 180 |
| 155 | 22 | 3 |
| 8-18 | 160 | 150 | 730 | |
100 | 65 | 235 | 190 | 150 | 160 | 24 | 3 | 4.5 | 8-23 | 150 | 285 | 240 |
| 210 | 24 | 3 |
| 8-23 | 225 | 175 | 892 | |
150 | 100 | 300 | 250 | 204 | 218 | 30 | 3 | 4.5 | 8-26 | 200 | 340 | 295 |
| 265 | 26 | 3 |
| 12-23 | 240 | 235 | 1135 | |
200 | 125 | 375 | 320 | 260 | 282 | 38 | 3 | 4.5 | 12-30 | 250 | 405 | 355 |
| 320 | 30 | 3 |
| 12-26 | 290 | 310 | 1135 | |
A48Y-64 | 25 | 16 | 140 | 100 | 58 | 78 | 22 | 2 | 4 | 4-18 | 32 | 140 | 100 | 66 | 78 | 18 | 2 | 4 | 4-18 | 110 | 100 | 429 |
32 | 20 | 155 | 110 | 66 | 82 | 24 | 2 | 4 | 4-23 | 40 | 150 | 110 | 76 | 85 | 18 | 3 | 4 | 4-18 | 130 | 110 | 421 | |
40 | 25 | 170 | 125 | 76 | 95 | 24 | 3 | 4 | 4-23 | 50 | 165 | 125 | 88 | 100 | 20 | 3 | 4 | 4-18 | 135 | 120 | 540 | |
50 | 32 | 180 | 135 | 88 | 105 | 26 | 3 | 4 | 4-23 | 65 | 185 | 145 | 110 | 120 | 22 | 3 | 4 | 8-18 | 160 | 130 | 618 | |
50 | 32 | 180 | 135 | 88 | 105 | 26 | 3 | 4 | 4-23 | 80 | 200 | 160 | 121 | 135 | 22 | 3 | 4 | 8-18 | 160 | 145 | 710 | |
65 | 40 | 205 | 160 | 110 | 130 | 28 | 3 | 4 | 8-23 | 80 | 200 | 160 | 121 | 135 | 22 | 3 | 4 | 8-18 | 175 | 160 | 710 | |
80 | 50 | 215 | 170 | 121 | 140 | 30 | 3 | 4 | 8-23 | 100 | 235 | 190 | 150 | 160 | 24 | 3 | 4.5 | 8-23 | 175 | 160 | 730 | |
100 | 65 | 250 | 200 | 150 | 168 | 32 | 3 | 4.5 | 8-26 | 125 | 270 | 220 | 176 | 188 | 28 | 3 | 4.5 | 8-25 | 220 | 200 | 800 | |
100 | 65 | 250 | 200 | 150 | 168 | 32 | 3 | 4.5 | 8-26 | 150 | 300 | 250 | 204 | 218 | 30 | 3 | 4.5 | 8-26 | 220 | 200 | 892 | |
150 | 100 | 345 | 280 | 204 | 240 | 38 | 3 | 4.5 | 8-34 | 200 | 375 | 320 | 260 | 282 | 38 | 3 | 4.5 | 12-30 | 280 | 280 | 1135 | |
200 | 125 | 405 | 345 | 260 | 300 | 44 | 3 | 4.5 | 12-36 | 250 | 450 | 385 | 313 | 345 | 42 | 3 | 4.5 | 12-34 | 300 | 295 | 1135 | |
A48Y-100 | 25 | 16 | 140 | 100 | 58 | 78 | 24 | 2 | 4 | 4-18 | 32 | 140 | 100 | 66 | 78 | 18 | 2 | 4 | 4-18 | 110 | 100 | 429 |
32 | 20 | 155 | 110 | 66 | 82 | 24 | 2 | 4 | 4-23 | 40 | 150 | 110 | 76 | 85 | 18 | 3 | 4 | 4-18 | 130 | 110 | 421 | |
40 | 25 | 170 | 125 | 76 | 95 | 26 | 3 | 4 | 4-23 | 50 | 165 | 125 | 88 | 100 | 20 | 3 | 4 | 4-18 | 135 | 120 | 540 | |
50 | 32 | 195 | 145 | 88 | 112 | 28 | 3 | 4 | 4-26 | 65 | 185 | 145 | 110 | 120 | 22 | 3 | 4 | 8-18 | 160 | 130 | 618 | |
50 | 32 | 195 | 145 | 88 | 112 | 28 | 3 | 4 | 4-26 | 80 | 200 | 160 | 121 | 135 | 22 | 3 | 4 | 8-18 | 160 | 145 | 710 | |
65 | 32 | 220 | 170 | 110 | 138 | 32 | 3 | 4 | 8-26 | 80 | 200 | 160 | 121 | 135 | 22 | 3 | 4 | 8-18 | 175 | 160 | 710 | |
80 | 40 | 230 | 180 | 121 | 148 | 34 | 3 | 4 | 8-26 | 100 | 235 | 190 | 150 | 160 | 24 | 3 | 4.5 | 8-23 | 175 | 160 | 730 | |
100 | 50 | 265 | 210 | 150 | 172 | 38 | 3 | 4.5 | 8-30 | 125 | 270 | 220 | 176 | 188 | 28 | 3 | 4.5 | 8-25 | 220 | 200 | 800 | |
100 | 50 | 265 | 210 | 150 | 172 | 38 | 3 | 4.5 | 8-30 | 150 | 300 | 250 | 204 | 218 | 30 | 3 | 4.5 | 8-26 | 220 | 200 | 892 | |
150 | 80 | 355 | 290 | 204 | 250 | 46 | 3 | 4.5 | 12-34 | 200 | 375 | 320 | 260 | 282 | 38 | 3 | 4.5 | 12-30 | 280 | 280 | 1135 | |
200 | 125 | 430 | 360 | 260 | 312 | 54 | 3 | 4.5 | 12-36 | 250 | 450 | 385 | 313 | 345 | 42 | 3 | 4.5 | 12-34 | 300 | 295 | 1135 | |
A48SH-40 | 50 | 32 | 160 | 125 | 88 | 105 | 38 | 3 | 4 | 4-18 | 80 | 195 | 160 | / | 135 | 20 | 3 | / | 8-18 | 124 | 137 | 525 |
A48TH-100 | 50 | 32 | 195 | 145 | 88 | 112 | 50 | 3 | 4 | 4-26 | 80 | 200 | 160 | 121 | 135 | 22 | 3 | 4.5 | 8-18 | 160 | 145 | 580 |
A48SB-160 | 80 | 40 | 260 | 205 | 121 | 168 | 65 | 15 | 4 | 8-30 | 150 | 300 | 250 | 204 | 218 | 30 | 3 | 4.5 | 8-25 | 215 | 210 | 1175
|
<
<
<
<
<
<
<
<
<
<
